SINGLE ACTING MAIN PIPING(#0508-) экскаватора гусеничного Hyundai R180LC-3
SINGLE ACTING MAIN PIPING(#0508-) экскаватора гусеничного Hyundai R180LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2046A
Наименование:SINGLE ACTING MAIN PIPING(#0508-)
Версия:2003.11.19 REV.99

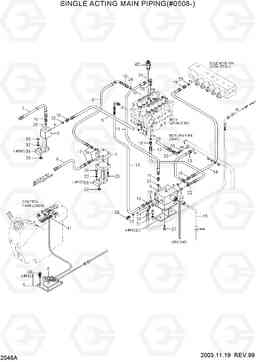

SINGLE ACTING MAIN PIPING(#0508-) R180LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | S/ACT HYD KIT | 1 |
SEE 2200-10
|
|
| *-1 | @ | S/ACT PIPING KIT | 1 |
SEE 2200-10
|
|
| *-11 | @ | S/ACT MAIN PIPING KIT | 1 |
SEE 2200-10
|
|
| *-12 | @ | ATTACH PIPING | 1 |
SEE 2074A
|
|
| 1 | 32E6-93010 | JOINT-HOSE | 1 |
INCL BKT,BOLT
|
|
| 10 | P600-042020 | HOSE ASSY-THD 0X0 | 1 | ||
| 10 | P620-042016 | Шланг в сборе | 1 | ||
| 11 | P620-042020 | Шланг в сборе | 1 | ||
| 12 | P620-042016 | Шланг в сборе | 1 | ||
| 12 | P620-042030 | Шланг в сборе | 1 | ||
| 13 | P620-042040 | Шланг в сборе | 1 | ||
| 14 | P620-042048 | Шланг в сборе | 1 | ||
| 15 | 21E9-20200 | HARNESS-EXT | 1 | ||
| 16 | P020-110005 | Колено 90 | 1 | ||
| 16 | P010-110006 | Соединитель | 2 | ||
| 17 | P010-110005 | Соединитель | 2 | ||
| 18 | P101-112124 | CONNECTOR-LONG | 1 | ||
| 19 | P010-110002 | Соединитель | 3 | ||
| 19 | P010-110002 | Соединитель | 5 | ||
| 2 | 31EM-91610 | JOINT-HOSE | 1 |
INCL BKT,BOLT
|
|
| 20 | P020-110005 | Колено 90 | 1 | ||
| 21 | P020-110001 | Колено 90 | 3 | ||
| 21 | P020-110001 | Колено 90 | 2 | ||
| 22 | P320-040404 | TEE-RUN TYPE | 2 | ||
| 22 | P320-040404 | TEE-RUN TYPE | 1 | ||
| 23 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 24 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 25 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 26 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 27 | S109-080256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27 | S109-080126 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 28 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 28 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 29 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | 31EM-91630 | Клапан регулирующий (распределительный) | 1 |
INCL BKT,BOLT
|
|
| 30 | S017-120402 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 30 | S017-120552 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S411-100002 | Шайба пружинная | 2 | ||
| 32 | S411-120002 | Шайба пружинная | 2 | ||
| 32 | S411-120002 | Шайба пружинная | 4 | ||
| 33 | S205-121002 | Гайка | 2 | ||
| 35 | 31EK-93010 | BRACKET-HOSE JOINT | 2 | ||
| 36 | 31EM-91650 | BRACKET-CONTROL VV | 1 | ||
| 37 | S037-103022 | Болт | 3 | ||
| 41 | 21E6-30540 | рубильником | 1 | ||
| 42 | 32E6-2009 | PORT RELIEF VALVE | 1 | ||
| 42 | 31EL-91000 | PORT RELIEF VALVE | 1 | ||
| 5 | 31EM-91680 | BRACKET-FOOT SWITCH | 1 |
INCL BOLT
|
|
| 6 | P603-127035 | HOSE ASSY-THD | 1 | ||
| 6 | P630-126332 | HOSE ASSY-THD FLG | 1 | ||
| 7 | P603-167035 | HOSE ASSY-THD | 1 | ||
| 7 | P630-166332 | HOSE ASSY-THD FLG | 1 | ||
| 8 | P623-127026 | Шланг в сборе | 1 | ||
| 8 | P623-126026 | Шланг в сборе | 1 | ||
| 9 | P603-164028 | HOSE ASSY-THD | 1 | ||
| 9 | P603-163028 | HOSE ASSY-THD | 1 | ||
| N4 | 34EA-91200 | FOOT SWITCH ASSY | 1 |
