- BREAKER ATTACH HYD PIPING(2 PIECE #583-)
BREAKER ATTACH HYD PIPING(2 PIECE #583-) экскаватора гусеничного Hyundai R180LC-3
BREAKER ATTACH HYD PIPING(2 PIECE #583-) экскаватора гусеничного Hyundai R180LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2075A
Наименование:BREAKER ATTACH HYD PIPING(2 PIECE #583-)
Версия:2003.11.10 REV.99

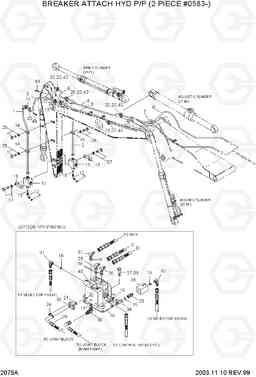

BREAKER ATTACH HYD PIPING(2 PIECE #583-) R180LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | BREAKER PIPING INSTALL | 1 | ||
| * | 31EK-92040 | приложить трубопроводов комплект | 1 |
ARM 2.20M
|
|
| 1 | 31EK-93111 | Трубка в сборе | 1 |
ARM 1.85M
|
|
| 1 | 31EK-93101 | Трубка в сборе | 1 |
ARM 2.20M
|
|
| 10 | 31EK-93030 | Клапан запорный (отсечной) | 1 | ||
| 11 | 31EK-93040 | Клапан запорный (отсечной) | 1 | ||
| 12 | P030-110005 | Штуцер -90 | 2 | ||
| 13 | 31EG-91350 | Зажим запорный клапан | 2 | ||
| 14 | 31EG-91380 | Трубный зажим | 2 | ||
| 15 | 31EG-91390 | Трубный зажим | 2 | ||
| 16 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 17 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 18 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 19 | Y171-019001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 2 | 31EK-93211 | Трубка в сборе | 1 |
ARM 1.85M
|
|
| 2 | 31EK-93201 | Трубка в сборе | 1 |
ARM 2.20M
|
|
| 20 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 21 | Y171-027001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 22 | P173-120102 | фланец гидрокси, сплит | 3 | ||
| 23 | P173-160104 | фланец гидрокси, сплит | 3 | ||
| 24 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 25 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | P020-110005 | Колено 90 | 1 | ||
| 29 | P020-110018 | Колено 90 | 1 | ||
| 3 | 31EK-94210 | Трубка в сборе | 1 | ||
| 30 | P020-110004 | Колено 90 | 1 | ||
| 31 | P020-110001 | Колено 90 | 2 | ||
| 32 | P020-430002 | Колено 90 | 1 | ||
| 33 | 31E5-3049 | Фиттинг | 1 | ||
| 34 | 31EM-94190 | TEE-CONNECTOR | 1 | ||
| 35 | 35EA-92130 | STOP V/V | 1 | ||
| 36 | 31E5-3049 | Фиттинг | 1 | ||
| 37 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | S017-120552 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | 31EK-94230 | BRACKET-OPT' V/V | 1 | ||
| 4 | 31EK-94220 | Трубка в сборе | 1 | ||
| 40 | 31EM-15010 | Клапан регулирующий (распределительный) | 1 | ||
| 43 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 5 | P683-126325 | Шланг в сборе | 1 | ||
| 6 | P683-166325 | Шланг в сборе | 1 | ||
| 7 | P630-126350 | HOSE ASSY-THD FLG | 1 | ||
| 8 | P630-166350 | HOSE ASSY-THD FLG | 1 | ||
| 9 | P290-100106 | CAP | 2 | ||
| N* | 31EL-92040 | приложить трубопроводов комплект | 1 |
ARM 1.85M
|
