ARM SAFETY LOCK SYSTEM(2PCS BOOM,#0508-) экскаватора гусеничного Hyundai R180LC-3

ARM SAFETY LOCK SYSTEM(2PCS BOOM,#0508-) экскаватора гусеничного Hyundai R180LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:2098A

Наименование:ARM SAFETY LOCK SYSTEM(2PCS BOOM,#0508-)

Версия:2004. 3.09 REV.99

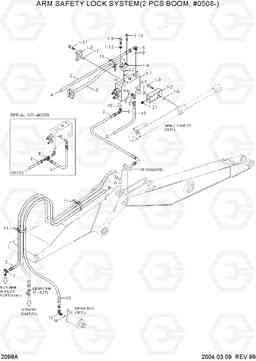

ARM SAFETY LOCK SYSTEM(2PCS BOOM,#0508-) R180LC-3

Поз.	Код	Наименование	Кол	Прим.
*	@	ARM SAFETY LOCK SYS	1	SEE 2098
1	@	ARM CYLINDER	1	SEE 2171
1-0	@	ARM CYL SUB ASSY	1	SEE 2171, *-1
1-1	31EK-90620	ARM SAFETY LOCK VLV	1	SEE 2096
1-10	S109-120356	Болт с шестигранной головкой (под шестигранник)	2
1-11	S109-121056	Болт с шестигранной головкой (под шестигранник)	4
1-12	S411-120002	Шайба пружинная	2
1-2	31EK-90640	BLOCK ASSY	1
1-21	P220-430204	вилка с шестигранной	1
1-3	@	PIPE ASSY	1	SEE 2171-33
1-4	P174-160115	фланец раскол	2
1-5	P184-162112	фланец pluging	1
1-8	S017-120352	Болт с шестигранной головкой (под шестигранник)	2
1-9	S109-100606	Болт с шестигранной головкой (под шестигранник)	4
10	S611-019001	Кольцо уплотнительное (О-кольцо)	1
11	S552-020102	Зажим	10
12	P400-042144	Шланг в сборе	1
13	P020-110001	Колено 90	1
14	S631-011004	Кольцо уплотнительное (О-кольцо)	1
2	31EK-90680	Рукав высокого давления (РВД)	1
2	P400-042126	Шланг в сборе	1
3	P620-082041	Шланг в сборе	1
4	P420-042006	HOSE ASSY-COMP 0X90	1
5	P020-310002	Колено 90	2
6	P020-310006	Колено 90	1
7	32E6-10460	TEE-SWEVEL NUT	1
8	31EM-90660	TEE R/TYPE-S/NUT	1
9	S611-012001	Кольцо уплотнительное (О-кольцо)	2
K	31Y1-15920	(1-6,1-7,5∼12,15∼19,39)	1	SEE 2171
K1-6	Y171-019004	Кольцо уплотнительное (О-кольцо)	1
K1-7	Y171-024004	Кольцо уплотнительное (О-кольцо)	3
