Система охлаждения экскаватора гусеничного Hyundai R180LC-7

Код подсистемы:1050

Наименование:COOLING SYSTEM

Версия:2008. 8.31 REV.8H

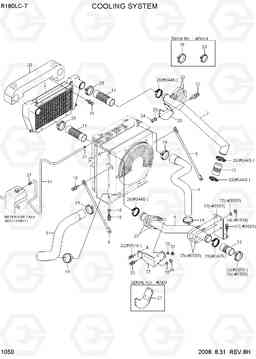

COOLING SYSTEM R180LC-7

Поз.	Код	Наименование	Кол	Прим.
10	11N5-40200	BRACKET-CHARGE PIPE	1
11	11N5-40211	HOSE-CHARGE AIR	2
12	11N5-40220	HOSE-CHARGE AIR	1
13	11N5-40230	HOSE-CHARGE AIR	1
14	11EG-40400	Наливной шланг	1
15	S017-120352	Болт с шестигранной головкой (под шестигранник)	4
16	S403-122002	Плоская шайба	4
17	S035-082522	Болт	2
18	S037-122522	Болт	4
19	S572-570006	Зажим	4
2	11N5-40061	INTERCOOLER ASSY	1
20	11N6-20370	U-образный болт (скоба, П образный) / хомут / зажим	1
20	11N6-20371	U-образный болт (скоба, П образный) / хомут / зажим	1
21	S520-015000	Зажим	2
22	S037-102522	Болт	6
22	S037-102522	Болт	7
23	S071-036130	U-образный болт (скоба, П образный) / хомут	6
23	S071-036130	U-образный болт (скоба, П образный) / хомут	4
23	11N5-43190	U-образный болт (скоба, П образный) / хомут	4
24	S205-101002	Гайка	18
24	S205-101002	Гайка	14
24	S275-100006	Гайка самоблокирующаяся	14
25	S403-102002	Плоская шайба	18
25	S403-102002	Плоская шайба	14
26	11N6-20380	U-образный болт (скоба, П образный) / хомут / зажим	5
26	11N6-20380	U-образный болт (скоба, П образный) / хомут / зажим	4
26	11N6-20381	U-образный болт (скоба, П образный) / хомут / зажим	4
27	11N5-40240	BRACKET-LH	1
27	11N5-40290	BRACKET-LH	1
28	11N5-40250	BRACKET-RH	1
29	11N6-20341	U-образный болт (скоба, П образный) / хомут / зажим	2
3	11N5-40101	HOSE-RAD,LOW	1
3	11N5-40102	HOSE-RAD,LOW	1
30	11N5-40270	SCREEN ASSY	1
31	S037-102022	Болт	2
32	11N6-20500	CLAMP-T-RETENTION	1
4	11N5-40111	HOSE-RAD,UPPER	1
5	11N5-40120	ROD ASSY-LH	1
6	11EH-40230	ROD ASSY-RH	1
6	11N5-40280	ROD ASSY-RH	1
7	11N5-40261	PIPE-CHARGE IN	1
9	11N5-40191	PIPE-CHARGE OUT	1
