BOTTOM PLATE MOUNTING экскаватора гусеничного Hyundai R180LC-7
BOTTOM PLATE MOUNTING экскаватора гусеничного Hyundai R180LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6160
Наименование:BOTTOM PLATE MOUNTING
Версия:2004. 1.31 REV.1

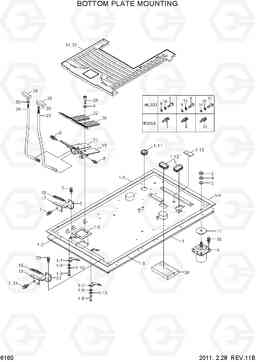

BOTTOM PLATE MOUNTING R180LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71N6-10310 | футов в сборе остальные LH | 1 | ||
| * | 71N6-10320 | футов в сборе остальные RH | 1 | ||
| 1 | 71N6-10105 | Нижняя пластина в сборе | 1 | ||
| 1-1 | 71N6-10113 | Нижняя пластина ва | 1 | ||
| 1-10 | S411-100006 | Шайба пружинная | 2 | ||
| 1-11 | 71E9-10630 | Уплотнительная втулка | 1 | ||
| 1-12 | 71E9-10640 | Уплотнительная втулка | 2 | ||
| 1-13 | 71N4-10940 | коврик путешествия ссылку | 1 | ||
| 1-2 | 71N6-11100 | коврик резиновый | 1 | ||
| 1-3 | 71N6-11110 | коврик резиновый | 1 | ||
| 1-4 | 71N6-11120 | коврик резиновый | 1 | ||
| 1-5 | 71N6-11130 | коврик резиновый | 1 | ||
| 1-6 | 71N6-11140 | Резиновая прокладка | 1 | ||
| 1-7 | 71E9-10661 | Крышка | 1 | ||
| 1-8 | S017-100166 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-9 | S403-102006 | Плоская шайба | 2 | ||
| 10 | S411-100006 | Шайба пружинная | 12 | ||
| 11 | 71E9-10650-DA | Шайба | 6 | ||
| 14 | 71N6-10141 | коврик | 1 |
STD
|
|
| 15 | 71N6-10150 | Кронштейн для ног, LH | 1 | ||
| 16 | 71N6-10161 | резиновая подставка для ног, LH | 1 | ||
| 17 | 71N6-10170 | Кронштейн для ног | 1 |
STD
|
|
| 18 | 71N6-10181 | резиновая подставка для ног, относительной влажности | 1 |
STD
|
|
| 19 | 71N6-10190 | Педаль кронштейн, LH | 1 | ||
| 2 | S207-161006 | Гайка | 6 | ||
| 20 | 71N6-10201 | Педаль резина, LH | 1 | ||
| 21 | 71N6-10210 | Педаль кронштейн, относительной влажности | 1 | ||
| 22 | 71N6-10221 | резиновые педали, относительной влажности | 1 | ||
| 23 | 71N6-10230 | рычаг путешествия, LH | 1 | ||
| 24 | 71N6-10240 | рычаг путешествия, относительной влажности | 1 | ||
| 25 | 71N6-10251 | Ручка рычага, LH | 1 | ||
| 26 | 71N6-10261 | Ручка рычага, относительной влажности | 1 | ||
| 29 | S109-100206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | S403-162006 | Плоская шайба | 6 | ||
| 30 | S206-101006 | Гайка | 2 | ||
| 31 | 71N6-10130 | Кронштейн для ног | 1 | ||
| 32 | 71N6-10280 | коврик | 1 |
2PCS OR 2WAY
|
|
| 33 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 4 |
2PCS OR 2WAY
|
|
| 33 | S037-102526 | Болт | 4 |
2PCS OR 2WAY
|
|
| 34 | S403-102006 | Плоская шайба | 12 | ||
| 35 | S411-100002 | Шайба пружинная | 8 | ||
| 36 | S037-103022 | Болт | 24 | ||
| 39 | 71N4-10970 | губка изоляция | 1 | ||
| 4 | S411-160006 | Шайба пружинная | 6 | ||
| 5 | 71N6-10130 | Кронштейн для ног | 1 |
STD
|
|
| 6 | 71N6-10300 | вязкая крепление | 6 | ||
| 7 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 8 |
STD
|
|
| 7 | S037-102526 | Болт | 8 |
STD
|
|
| 8 | S017-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 8 | S037-103026 | Болт | 4 | ||
| 9 | S403-102006 | Плоская шайба | 16 | ||
| 9 | S403-102006 | Плоская шайба | 4 |
