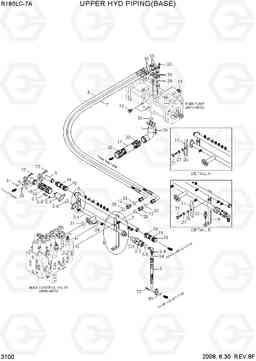

UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R180LC-7A

Код подсистемы:3100

Наименование:UPPER HYD PIPING(BASE)

Версия:2008. 6.30 REV.8F

UPPER HYD PIPING(BASE) R180LC-7A

Поз.	Код	Наименование	Кол	Прим.
1	31N5-12010	PIPE ASSY-SUCTION	1
10	31N6-15200	Колено фланцевое	2
11	31N4-14240	Трубный зажим	2
12	X500-110004	Разъем	2
13	31EK-11130	COUPLING-SCREW	3
14	P760-063019	Рукав высокого давления (РВД)	1
15	P760-063023	Рукав высокого давления (РВД)	1
15	P760-063022	Рукав высокого давления (РВД)	1
16	P760-073016	Рукав высокого давления (РВД)	1
16	31N4-15370	Рукав высокого давления (РВД)	1
17	P760-101026	Рукав высокого давления (РВД)	1
18	S572-570006	Зажим	8
19	S572-650006	хомут, тип провода	4
2	31N5-12020	PIPE SUB ASSY	1
2-1	31N5-12030	Трубка в сборе	1
2-2	31E9-0141	Клапан обратный	1
2-3	31ER-11121	Клапан обратный	1
2-4	X520-110022	Штуцер 90 orfs	1
2-5	S631-044004	Кольцо уплотнительное (О-кольцо)	2
2-6	Y172-003004	О кольцо	1
2-7	S109-120456	Болт с шестигранной головкой (под шестигранник)	2
2-8	S403-12200B	Плоская шайба	2
20	31N6-11190	Зажим	4
21	S017-120706	Болт с шестигранной головкой (под шестигранник)	2
22	S037-123026	Болт	2
23	S109-100306	Болт с шестигранной головкой (под шестигранник)	18
24	S109-120306	Болт с шестигранной головкой (под шестигранник)	8
25	S205-121006	Гайка	2
26	S403-12200B	Плоская шайба	2
27	S411-120006	Шайба пружинная	2
28	S631-024004	Кольцо уплотнительное (О-кольцо)	2
29	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
3	31N5-10450	Трубка в сборе	1
30	Y171-027004	Кольцо уплотнительное (О-кольцо)	2
31	Y172-003004	О кольцо	2
32	S631-071001	Кольцо уплотнительное (О-кольцо)	1
33	S621-018001	О кольцо	4
34	S621-025001	Кольцо уплотнительное (О-кольцо)	1
35	P174-120102	фланец гидрокси, сплит	2
36	31N7-12100	фланец раскол	2
4	31N5-11160	PIPE ASSY-RETURN	1
5	31N4-12291	Трубка в сборе	1
6	31N4-14250	BRACKET-R/PIPE	1
7	P933-127022	Шланг в сборе	1
8	P933-127020	Шланг в сборе	1
9	31N5-11181FL	Шланг в сборе	1
