BOTTOM PLATE MOUNTING(#0031-) экскаватора гусеничного Hyundai R180LC-7A
BOTTOM PLATE MOUNTING(#0031-) экскаватора гусеничного Hyundai R180LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6161
Наименование:BOTTOM PLATE MOUNTING(#0031-)
Версия:2008. 4.30 REV.8D

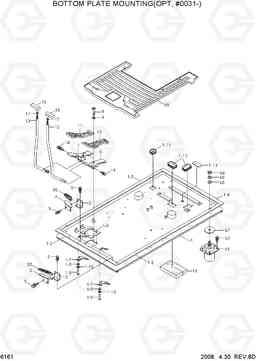

BOTTOM PLATE MOUNTING(#0031-) R180LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | BOTTOM PLATE SUB ASSY | 1 | ||
| 1 | 71N6-10105 | Нижняя пластина в сборе | 1 | ||
| 1-1 | 71N6-10113 | Нижняя пластина ва | 1 | ||
| 1-10 | S411-100006 | Шайба пружинная | 4 | ||
| 1-11 | 71E9-10630 | Уплотнительная втулка | 1 | ||
| 1-12 | 71E9-10640 | Уплотнительная втулка | 2 | ||
| 1-13 | 71N4-10940 | коврик путешествия ссылку | 1 | ||
| 1-2 | 71N6-11100 | коврик резиновый | 1 | ||
| 1-3 | 71N6-11110 | коврик резиновый | 1 | ||
| 1-4 | 71N6-11120 | коврик резиновый | 1 | ||
| 1-5 | 71N6-11130 | коврик резиновый | 1 | ||
| 1-6 | 71N6-11140 | Резиновая прокладка | 1 | ||
| 1-7 | 71E9-10661 | Крышка | 1 | ||
| 1-8 | S017-100156 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-9 | S403-10200B | Плоская шайба | 4 | ||
| 10 | 73N6-20260 | PEDAL RUBBER-LH | 1 | ||
| 11 | 73N6-20270 | PEDAL RUBBER-RH | 1 | ||
| 12 | 71N6-10230 | рычаг путешествия, LH | 1 | ||
| 13 | 71N6-10240 | рычаг путешествия, относительной влажности | 1 | ||
| 14 | S037-103026 | Болт | 4 | ||
| 15 | 71N6-10251 | Ручка рычага, LH | 1 | ||
| 16 | 71N6-10261 | Ручка рычага, относительной влажности | 1 | ||
| 17 | S206-10100B | Гайка | 2 | ||
| 18 | 71N4-10970 | губка изоляция | 1 | ||
| 2 | 71N6-10130 | Кронштейн для ног | 2 | ||
| 2 | 71N6-10130 | Кронштейн для ног | 1 | ||
| 3 | 73N6-10310 | FOOT REST-LH | 1 | ||
| 4 | 73N6-10320 | FOOT REST-RH | 1 | ||
| 5 | S037-102526 | Болт | 8 | ||
| 5 | S037-102526 | Болт | 4 | ||
| 55 | 73N6-20240 | RUBBER-FOOT REST(LH) | 1 | ||
| 56 | 73N6-20250 | RUBBER-FOOT REST(RH) | 1 | ||
| 6 | 73N6-10190 | BRACKET-PADAL(LH) | 1 | ||
| 61 | 71N6-10300 | вязкая крепление | 6 | ||
| 62 | S037-103026 | Болт | 24 | ||
| 64 | S205-16100B | Гайка | 6 | ||
| 65 | S403-162006 | Плоская шайба | 6 | ||
| 66 | S411-160006 | Шайба пружинная | 6 | ||
| 67 | 71E9-10650 | Шайба отскок | 6 | ||
| 68 | 71N6-10141 | коврик | 1 | ||
| 68 | 71N6-10280 | коврик | 1 | ||
| 68 | 71N6-10290 | коврик | 1 | ||
| 7 | 73N6-10210 | BRACKET-PEDAL(RH) | 1 | ||
| 8 | S109-100206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 9 | S403-10200B | Плоская шайба | 4 |
