TIMING GEAR CASE 1 экскаватора гусеничного Hyundai R180LC-7A
TIMING GEAR CASE 1 экскаватора гусеничного Hyundai R180LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:9080
Наименование:TIMING GEAR CASE 1
Версия:2007.12.31 REV.7M

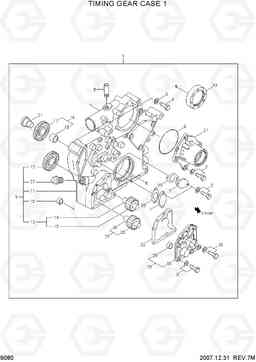

TIMING GEAR CASE 1 R180LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| 1 | @ | CASE ASSY-GEAR | 1 | ||
| 10 | XJAF-02024 | колпачок | 1 | ||
| 11 | XJAF-03019 | CASE-TIMING GEAR | 1 | ||
| 12 | XJAF-02296 | передача о / р диск | 1 | ||
| 13 | XJAF-00233 | Ведомая шестерня в сборе | 1 |
INCL 14,15
|
|
| 14 | @ | SHAFT | 1 | ||
| 15 | @ | GEAR-OIL PUMP | 1 | ||
| 16 | XJAF-02298 | Масляный насос передач в сборе | 1 |
INCL 17,18
|
|
| 18 | @ | BUSHING | 1 | ||
| 19 | XJAF-00237 | Сальник | 1 | ||
| 2 | XJAF-00230 | Болт | 6 | ||
| 20 | XJAF-00238 | прокладка крышка привода ГРМ | 2 | ||
| 21 | XJAF-01104 | шпиндель | 1 | ||
| 22 | XJAF-00234 | Прокладка | 1 | ||
| 23 | XJAF-00219 | Ведомая шестерня в сборе | 1 |
INCL 24,25
|
|
| 24 | @ | SHAFT | 1 | ||
| 25 | @ | GEAR-OIL PUMP | 1 | ||
| 26 | XJAF-02300 | Болт | 1 | ||
| 27 | XJAF-02511 | подключите конические | 1 | ||
| 28 | XJAF-00235 | COVER ASSY | 1 | ||
| 29 | XJAF-02301 | Палец для зуба ковша | 2 | ||
| 3 | XJAF-00222 | Болт | 3 | ||
| 30 | @ | COVER-OIL PUMP | 1 | ||
| 31 | XJAF-02487 | Помпа | 1 | ||
| 4 | XJAF-00223 | Заглушка | 1 | ||
| 5 | XJAF-00224 | Шайба | 1 | ||
| 6 | XJAF-00225 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7 | XJAF-00226 | Крышка | 2 | ||
| 8 | XJAF-00227 | JOINT | 1 | ||
| 9 | @ | BODY ASSY | 1 |
INCL 10-12,27
|
|
| N17 | @ | GEAR-OIL PUMP IDLER | 1 |
