UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R180LC-9
UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R180LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE)
Версия:2014. 2.28 REV.14B

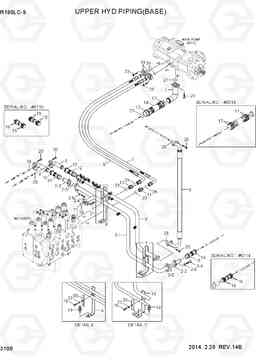

UPPER HYD PIPING(BASE) R180LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q5-11100 | в сборе Всасывающий трубопровод | 1 | ||
| 10 | 31Q4-11190 | Кронштейн трубы | 1 | ||
| 11 | X500-110004 | Разъем | 2 | ||
| 12 | P760-063019 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31Q4-13270 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31N4-15370 | Рукав высокого давления (РВД) | 1 | ||
| 14 | P760-101028 | Рукав высокого давления (РВД) | 1 | ||
| 14 | P760-101024 | Шланг резиновый низкой | 1 | ||
| 15 | S572-570006 | Зажим | 4 | ||
| 15 | 31Q6-10820 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 16 | S572-640006 | Зажим | 8 | ||
| 16 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 17 | 31N6-11190 | Зажим | 4 | ||
| 17 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 18 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 19 | S037-103026 | Болт | 2 | ||
| 2 | 31Q5-11110 | трубы югу сборе возврат | 1 | ||
| 2-1 | 31Q5-11141 | Трубка в сборе | 1 | ||
| 2-2 | 31ER-11111 | Клапан обратный | 1 |
1.5K
|
|
| 2-3 | 31ER-11121 | Клапан обратный | 1 |
3.0K
|
|
| 2-4 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-5 | Y172-003004 | О кольцо | 2 | ||
| 2-6 | S403-122006 | Плоская шайба | 4 | ||
| 20 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 21 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 22 | S403-12200B | Плоская шайба | 2 | ||
| 23 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 25 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 26 | Y172-003004 | О кольцо | 2 | ||
| 27 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | S621-018001 | О кольцо | 2 | ||
| 29 | P174-120102 | фланец гидрокси, сплит | 4 | ||
| 3 | 31Q5-11121 | Трубка в сборе | 1 | ||
| 3 | 31Q5-11122 | Трубка в сборе | 1 | ||
| 30 | 31N4-14240 | Трубный зажим | 2 | ||
| 31 | P760-073019 | Рукав высокого давления (РВД) | 1 | ||
| 4 | 31Q5-11160 | Трубка в сборе | 1 | ||
| 5 | 31Q4-12130 | Трубка в сборе | 1 | ||
| 6 | 31Q4-11180 | возвращение кронштейн | 1 | ||
| 7 | P993-128420 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 7 | 31Q4-15540 | HOSE ASSY(HI-GRADE) | 1 | ||
| 8 | P993-128419 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 8 | 31Q4-15520 | HOSE ASSY(HI-GRADE) | 1 | ||
| 9 | 31Q5-11131 | Шланг в сборе | 1 |
