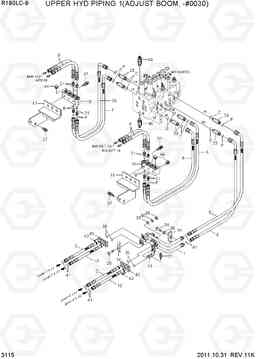

UPPER HYD PIPING 1(ADJUST BOOM, -#0030) экскаватора гусеничного Hyundai R180LC-9

Код подсистемы:3115

Наименование:UPPER HYD PIPING 1(ADJUST BOOM, -#0030)

Версия:2011.10.31 REV.11K

UPPER HYD PIPING 1(ADJUST BOOM, -#0030) R180LC-9

Поз.	Код	Наименование	Кол	Прим.
1	31Q5-11150	Трубка в сборе	1
10	31Q5-10310	Рукав высокого давления (РВД)	2
14	31N4-12270	Трубный зажим	2
15	31Q4-11170	Кронштейн	1
16	31N5-10380	кронштейн LH, многообразие	1
17	31N5-10390	Кронштейн RH, многообразие	1
18	35EA-12500	Многообразие LH	1
19	35EA-12510	Многообразие RH	1
2	31Q5-53060	Рукав высокого давления (РВД)	2
21	X500-110004	Разъем	8
23	X511-112546	Соединитель	3
24	X511-116546	Соединитель	1
25	X511-112542	Соединитель	2
26	P930-128021	Шланг в сборе	1
31	S037-103026	Болт	2
34	S017-100506	Болт с шестигранной головкой (под шестигранник)	1
35	S017-100806	Болт с шестигранной головкой (под шестигранник)	1
36	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
37	S037-123056	Болт	10
38	S207-101006	Гайка	1
39	S403-10200B	Плоская шайба	2
40	S411-100006	Шайба пружинная	1
41	S621-018001	О кольцо	6
42	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
43	P173-120102	фланец гидрокси, сплит	8
44	P220-110105	Заглушка	4
46	31Q4-99560	PORT RELIEF VALVE	2
5	P930-128020	Шланг в сборе	1
6	P930-128017	Шланг в сборе	1
7	P930-128022	Шланг в сборе	1
8	P930-128018	Шланг в сборе	2
9	P913-128035	Шланг в сборе	4
B	S631-014004	Кольцо уплотнительное (О-кольцо)	3
C	S631-018004	Кольцо уплотнительное (О-кольцо)	3
F	S621-011001	Кольцо уплотнительное (О-кольцо)	6
