PILOT HYD PIPING(CONTROL 1) экскаватора гусеничного Hyundai R180LC-9A
PILOT HYD PIPING(CONTROL 1) экскаватора гусеничного Hyundai R180LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3200
Наименование:PILOT HYD PIPING(CONTROL 1)
Версия:2013. 11.30 REV.13L

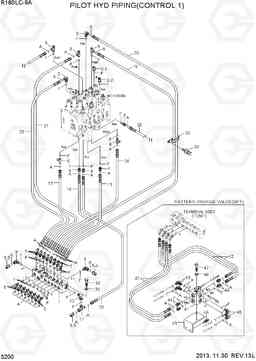

PILOT HYD PIPING(CONTROL 1) R180LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q6-20171 | клеммной | 1 | ||
| 1-1 | XKAL-00097 | Блок коллектор | 1 |
NOT SHOWN
|
|
| 1-2 | XKAL-00096 | челночный клапан | 3 |
NOT SHOWN
|
|
| 10 | X850-515100 | Колено 90 поворотный, ORFS | 1 | ||
| 11 | 31NB-20130 | Тройник тип запуска / тест | 1 | ||
| 13 | X400-042023 | Шалнг | 1 | ||
| 15 | X400-042021 | Шланг в сборе | 1 | ||
| 16 | X420-042026 | Шланг в сборе | 1 | ||
| 19 | X400-042029 | Шалнг | 1 | ||
| 20 | X400-042030 | Шалнг | 1 | ||
| 25 | X400-042028 | Шланг в сборе | 1 | ||
| 26 | X420-042021 | Шланг в сборе | 1 | ||
| 27 | X420-042030 | Шланг в сборе | 1 | ||
| 28 | X420-042024 | Шланг в сборе | 1 | ||
| 29 | X400-042029 | Шалнг | 1 | ||
| 3-1 | 31Q4-40830 | Датчик давления | 1 |
TRAVELING
|
|
| 3-2 | 31Q4-40830 | Датчик давления | 1 |
WORKING
|
|
| 3-3 | 31Q4-40830 | Датчик давления | 1 |
ARM/ BUCKET IN
|
|
| 3-4 | 31Q4-40830 | Датчик давления | 1 |
BOOM UP
|
|
| 3-5 | 31Q4-40830 | Датчик давления | 1 |
SWING
|
|
| 30 | S109-080756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S411-100006 | Шайба пружинная | 2 | ||
| 32 | 31L7-10270 | Зажим трубки | 1 | ||
| 33 | S038-102026 | Болт | 1 | ||
| 4 | X500-110001 | Разъем | 4 | ||
| 41 | 31N6-22050 | Селектор ВВЛ многомодового | 1 |
OPT, PATT VALVE
|
|
| 42 | X400-042012 | Шланг в сборе | 4 |
OPT, PATT VALVE
|
|
| 43 | 31Q4-21110 | Кронштейн | 4 |
OPT, PATT VALVE
|
|
| 43 | 31Q4-21111 | Кронштейн | 1 |
OPT, PATT VALVE
|
|
| 44 | X500-110001 | Разъем | 4 |
OPT, PATT VALVE
|
|
| 45 | X520-110001 | Штуцер 90 orfs | 4 |
OPT, PATT VALVE
|
|
| 46 | S037-102526 | Болт | 2 |
OPT, PATT VALVE
|
|
| 47 | S015-080856 | Болт с шестигранной головкой (под шестигранник) | 2 |
OPT, PATT VALVE
|
|
| 48 | S403-08200B | Плоская шайба | 2 |
OPT, PATT VALVE
|
|
| 5 | X520-110001 | Штуцер 90 orfs | 10 | ||
| 7 | X530-110001 | Штуцер | 8 | ||
| 8 | X820-045151 | Тройник | 7 | ||
| 9 | 31E5-11110 | Адаптер | 2 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 39 | ||
| F | S631-011004 | Кольцо уплотнительное (О-кольцо) | 41 |
