UPPER HYD PIPING(ATTACH) экскаватора гусеничного Hyundai R180LC-9S
UPPER HYD PIPING(ATTACH) экскаватора гусеничного Hyundai R180LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3110
Наименование:UPPER HYD PIPING(ATTACH)
Версия:2013. 12.31 REV.13M

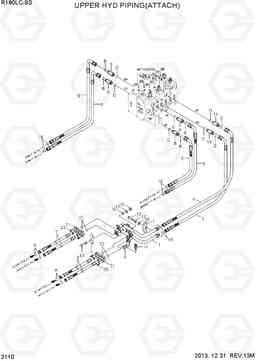

UPPER HYD PIPING(ATTACH) R180LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q5-11150 | Трубка в сборе | 1 | ||
| 10 | X511-112544 | Соединитель | 1 | ||
| 11 | X511-116544 | Соединитель | 1 | ||
| 12 | S017-100506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 13 | S017-100802 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 14 | S037-103026 | Болт | 2 | ||
| 15 | S207-101002 | Гайка | 1 | ||
| 16 | S403-102002 | Плоская шайба | 3 | ||
| 17 | S411-100002 | Шайба пружинная | 3 | ||
| 18 | S621-018001 | О кольцо | 6 | ||
| 2 | 31Q5-10310 | Рукав высокого давления (РВД) | 4 | ||
| 2 | 31Q5-10510 | HOSE ASSY(HI-GRADE) | 4 | ||
| 21 | P173-120102 | фланец гидрокси, сплит | 8 | ||
| 22 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 23 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 3 | P930-128018 | Шланг в сборе | 1 | ||
| 4 | P930-128020 | Шланг в сборе | 1 | ||
| 5 | 31Q5-10320 | Рукав высокого давления (РВД) | 4 | ||
| 6 | 31Q4-11170 | Кронштейн | 1 | ||
| 7 | 31N4-12270 | Трубный зажим | 2 | ||
| 8 | X511-112546 | Соединитель | 2 | ||
| 9 | X511-116546 | Соединитель | 2 | ||
| A | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| B | S621-018001 | О кольцо | 6 | ||
| C | S631-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| D | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 |
