PILOT HYD PIPING(CONTROL 1, -#0006) экскаватора гусеничного Hyundai R180LC-9S

PILOT HYD PIPING(CONTROL 1, -#0006) экскаватора гусеничного Hyundai R180LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3200

Наименование:PILOT HYD PIPING(CONTROL 1, -#0006)

Версия:2012.1.31 REV.12A

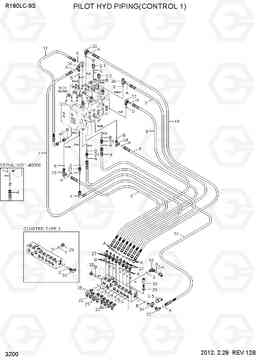

PILOT HYD PIPING(CONTROL 1, -#0006) R180LC-9S

Поз.	Код	Наименование	Кол	Прим.
1	31Q6-20171	клеммной	1
1-1	XKAL-00097	Блок коллектор	1	NOT SHOWN
1-2	XKAL-00096	челночный клапан	3	NOT SHOWN
11	X420-042024	Шланг в сборе	1
14	X400-042026	Шланг в сборе	1
19	X400-042030	Шалнг	1
2-1	31Q4-40830	Датчик давления	4	TRAVEL, TYPE 1
2-2	31Q4-40830	Датчик давления	4	TRAVEL, TYPE 2
2-3	31N4-20100	Датчик давления (переключатель, реле)	4	BOOM UP, TYPE 1
2-4	31N4-20100	Датчик давления (переключатель, реле)	4	SWING, TYPE 1
21	X500-110001	Разъем	4
22	X520-110001	Штуцер 90 orfs	7
23	31N4-22150	Тройник долго, ORFS	1
24	X820-045151	Тройник	3
25	31N6-25110	Колено 90, долго	3
27	X530-110001	Штуцер	8
28	P220-110102	Заглушка	2
29	S411-080006	Шайба пружинная	2
30	S109-080756	Болт с шестигранной головкой (под шестигранник)	2
31	31NB-20130	Тройник тип запуска / тест	1	CLUSTER TYPE 1
32	X850-515100	Колено 90 поворотный, ORFS	1	CLUSTER TYPE 1
33	31E5-11110	Адаптер	1	CLUSTER TYPE 1
4	X400-042027	Шалнг	1
5	X400-042021	Шланг в сборе	2
51	X520-110001	Штуцер 90 orfs	1	CLUSTER TYPE 2
6	X400-042023	Шалнг	1
7	X400-042040	Шланг в сборе	1
9	X400-042028	Шланг в сборе	2
A	S621-011001	Кольцо уплотнительное (О-кольцо)	21
B	S631-011004	Кольцо уплотнительное (О-кольцо)	25
