Гидроразводка (гидролинии) стрелы (5.1 м, стандартная) экскаватора гусеничного Hyundai R180LC-9S

Гидроразводка (гидролинии) стрелы (5.1 м, стандартная) экскаватора гусеничного Hyundai R180LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3400

Наименование:BOOM HYD PIPING(5.1M, STD)

Версия:2013. 12.31 REV.13M

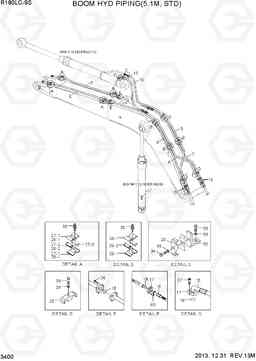

BOOM HYD PIPING(5.1M, STD) R180LC-9S

Поз.	Код	Наименование	Кол	Прим.
15	31Q5-50250	HOSE ASSY ORFS, FLG 0x90	1
15	31Q5-50510	HOSE ASSY(HI-GRADE)	1
16	P910-128025	Шланг в сборе	1
16	31Q4-59560	HOSE ASSY(HI-GRADE)	1
17	P174-120102	фланец гидрокси, сплит	2
18	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
19	S621-018001	О кольцо	8
25	31N4-12200	Трубный зажим	2
26	34E7-02721	зажим в сборе трубы	4
26-1	31Q4-50240	Трубный зажим	2
26-2	31Q4-50270	Уплотнительная втулка	1
27	31Q4-50220	зажим в сборе трубы	4	BREAKER PIPING
27-1	31Q4-50250	Трубный зажим	1
27-2	31Q4-50270	Уплотнительная втулка	1
27-3	31E7-01720	Уплотнительная втулка	1
28	31Q4-50230	зажим в сборе трубы	4	STD
28-1	31Q4-50260	Трубный зажим	1
28-2	31Q4-50270	Уплотнительная втулка	1
32	31N5-50190	Кронштейн	1
33	S017-16040D	Болт с шестигранной головкой (под шестигранник)	1
34	S017-16070D	Болт с шестигранной головкой (под шестигранник)	2
35	S037-123526	Болт	16
37	S109-100306	Болт с шестигранной головкой (под шестигранник)	8
38	S109-100506	Болт с шестигранной головкой (под шестигранник)	8
39	S411-160002	Шайба пружинная	3
4	31Q5-50210	Трубка в сборе	1
40	S109-100456	Болт с шестигранной головкой (под шестигранник)	4
5	31Q5-50220	Трубка в сборе	1
6	31Q5-50030	Трубка в сборе	1
7	31Q5-50040	Трубка в сборе	1
8	31Q5-50050	Трубка в сборе	1
9	31Q5-50060	Трубка в сборе	1
