BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R180LC-9S
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R180LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3420
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2014. 7.31 REV.14G

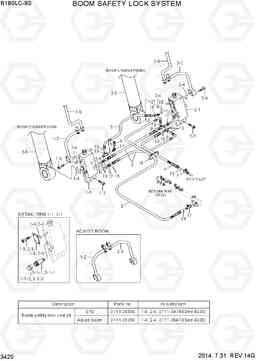

BOOM SAFETY LOCK SYSTEM R180LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q5-52112 | бум безопасности цил LH | 1 |
STD
|
|
| 1 | 31Q5-52910 | бум безопасности цил LH | 1 |
ADJUST BOOM
|
|
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4200/05,*-1
|
|
| 1-1 | 31Q5-55011 | Клапан | 1 | ||
| 1-1 | 31Q5-55012 | Клапан | 1 | ||
| 1-1-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-2 | DCP-001A | CAP | 1 | ||
| 1-1-3 | AS568 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-2 | 31Y1-37810 | труба в сборе BV, LH | 1 |
STD
|
|
| 1-2 | 31Y1-37811 | PIPE ASSY-BV,LH | 1 |
STD
|
|
| 1-2 | 31Y1-38480 | PIPE ASSY-BV,LH | 1 |
ADJUST BOOM
|
|
| 1-2 | 31Y1-38481 | PIPE ASSY-BV,LH | 1 |
ADJUST BOOM
|
|
| 1-3 | P184-122112 | фланец pluging | 1 | ||
| 1-5 | S107-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-7 | S107-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-8 | 31Y1-35041 | труба в сборе на колесах, LH | 1 | ||
| 1-8 | 31Y1-35042 | PIPE ASSY-RV,LH | 1 | ||
| 10 | 31N4-22170 | Тройник тип запуска | 1 | ||
| 11 | X520-110002 | Штуцер 90 orfs | 1 | ||
| 12 | X500-110001 | Разъем | 3 | ||
| 13 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 14 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 15 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 16 | S552-020102 | Зажим | 10 | ||
| 17 | 31E5-11110 | Адаптер | 1 | ||
| 18 | X530-110001 | Штуцер | 1 | ||
| 2 | 31Q5-52122 | бум безопасности цил RH | 1 |
STD
|
|
| 2 | 31Q5-52920 | бум безопасности цил RH | 1 |
ADJUST BOOM
|
|
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4200/05,*-1
|
|
| 2-1 | 31Q5-55011 | Клапан | 1 | ||
| 2-1 | 31Q5-55012 | Клапан | 1 | ||
| 2-1-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-1-2 | DCP-001A | CAP | 1 | ||
| 2-1-3 | AS568 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 2-2 | 31Y1-37820 | труба в сборе Б.В., относительной влажности | 1 |
STD
|
|
| 2-2 | 31Y1-37821 | PIPE ASSY-BV,RH | 1 |
STD
|
|
| 2-2 | 31Y1-38490 | PIPE ASSY-BV,RH | 1 |
ADJUST BOOM
|
|
| 2-2 | 31Y1-38491 | PIPE ASSY-BV,RH | 1 |
ADJUST BOOM
|
|
| 2-3 | P184-122112 | фланец pluging | 1 | ||
| 2-5 | S107-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-7 | S107-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-8 | 31Y1-35051 | труба в сборе на колесах, относительной влажности | 1 | ||
| 2-8 | 31Y1-35052 | PIPE ASSY-RV,RH | 1 | ||
| 3 | P930-062055 | Шланг в сборе | 1 | ||
| 4 | P910-042048 | Шланг в сборе | 1 | ||
| 5 | P930-048009 | Шланг в сборе | 3 | ||
| 6 | 31Q4-40800 | Датчик давления | 1 | ||
| 7 | 31N4-22150 | Тройник долго, ORFS | 1 | ||
| 8 | 31N4-41140 | Тройник поворотный, ORFS | 1 | ||
| 9 | X820-045151 | Тройник | 1 | ||
| K | 31Y1-35060 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-39390 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-4 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K2-4 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 3 |
