Гидроцилиндр рукояти экскаватора гусеничного Hyundai R180LC-9S
Гидроцилиндр рукояти экскаватора гусеничного Hyundai R180LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4210
Наименование:ARM CYLINDER
Версия:2014. 1.31 REV.14A

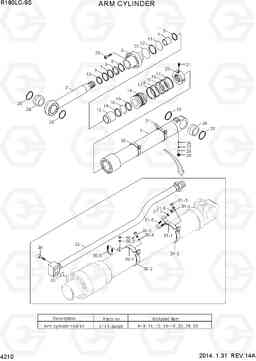

ARM CYLINDER R180LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q5-50132 | Гидроцилиндр рукояти в сборе | 1 | ||
| *-1 | 31Y1-34412 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-34421 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-099000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-28020 | Кольцо | 1 | ||
| 14 | 31Y1-28940 | Поршень | 1 | ||
| 2 | 31Y1-34472 | Шток в сборе | 1 | ||
| 20 | 31YC-68030 | Гайка | 1 | ||
| 21 | S114-080144 | Комплект винтов | 1 | ||
| 23 | S109-160754 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 24 | 61QH-72610 | Втулка поршневого пальца | 2 | ||
| 25 | Y020-070000 | Пыльник | 4 | ||
| 26 | 31YC-2A080 | Клапан обратный | 1 | ||
| 27 | 31YC-99071 | винтовая пружина | 1 | ||
| 29 | P220-110103 | Заглушка | 1 | ||
| 3 | 31Y1-34511 | Сальник | 1 | ||
| 30 | 31Y1-34530 | группа в сборе R | 1 | ||
| 30 | 31Y1-34531 | BAND ASSY-R | 1 | ||
| 30-1 | 31Y1-34540 | Группа югу сборе R | 1 | ||
| 30-2 | 31YC-31480 | BAND | 1 | ||
| 30-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 30-3 | S011-100356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 30-4 | S411-100002 | Шайба пружинная | 2 | ||
| 30-4 | S411-100006 | Шайба пружинная | 2 | ||
| 30-5 | S070-052738 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 30-5 | S070-052736 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 30-6 | S205-101002 | Гайка | 2 | ||
| 30-6 | S205-101006 | Гайка | 2 | ||
| 30-7 | S411-100002 | Шайба пружинная | 2 | ||
| 30-7 | S411-100006 | Шайба пружинная | 2 | ||
| 31 | 31Y1-34550 | группа в сборе б | 1 | ||
| 31 | 31Y1-34551 | BAND ASSY-B | 1 | ||
| 31-1 | 31Y1-34560 | Группа югу сборе б | 1 | ||
| 31-2 | 31Y1-34570 | BAND SUB ASS'Y | 1 | ||
| 31-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31-3 | S011-100356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31-4 | S411-100002 | Шайба пружинная | 2 | ||
| 31-4 | S411-100006 | Шайба пружинная | 2 | ||
| 31-5 | S070-052738 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 31-5 | S070-052736 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 31-6 | S205-101002 | Гайка | 2 | ||
| 31-6 | S205-101006 | Гайка | 2 | ||
| 31-7 | S411-100002 | Шайба пружинная | 2 | ||
| 31-7 | S411-100006 | Шайба пружинная | 2 | ||
| 32 | 31Y1-34581 | Трубка в сборе - R | 1 | ||
| 32 | 31Y1-34582 | Трубка в сборе - R | 1 | ||
| 34 | S107-100454 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | S732-085030 | Втулка | 1 | ||
| 5 | Y191-092000 | Кольцо стопорное | 1 | ||
| K | 31Y1-34600 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S632-115004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-CG115 | Кольцо | 1 | ||
| K15 | Y420-120000 | Уплотнение | 1 | ||
| K16 | Y310-120203 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-120002 | Пыльник | 2 | ||
| K18 | S632-060004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-060003 | Кольцо | 2 | ||
| K22 | S632-120004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K28 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K33 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-085013 | уплотнение штока | 1 | ||
| K7 | Y180-085020 | Кольцо | 1 | ||
| K8 | Y240-085012 | Кольцевой буфер | 1 | ||
| K9 | Y110-085011 | стеклоочиститель пыли | 1 |
