CLUSTER экскаватора колесного Hyundai R180W-9A
CLUSTER экскаватора колесного Hyundai R180W-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2085
Наименование:CLUSTER
Версия:

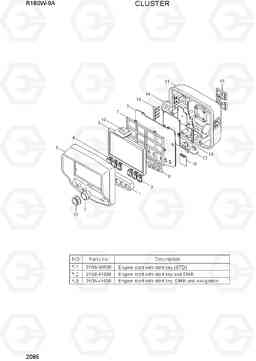

CLUSTER R180W-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-1 | 21Q6-30500 | Дисплей | 1 |
*-1,SEE ILLUST
|
|
| *-2 | 21Q6-41300 | Дисплей | 1 |
*-2,SEE ILLUST
|
|
| *-3 | 21Q6-41600 | Дисплей | 1 |
*-3,SEE ILLUST
|
|
| 1 | 21Q6-41510 | руководство переключатель | 1 | ||
| 10 | 21Q6-41310 | MODULE-GPS ANTENA | 1 |
*-3 ONLY
|
|
| 11 | 21Q6-41610 | Дело меньше | 1 | ||
| 12 | 21Q6-41620 | Крышка USB | 1 | ||
| 13 | 21Q6-41630 | PCB силы в сборе | 1 | ||
| 14 | 21Q6-41640 | SPEAKER | 2 | ||
| 15 | 21Q6-41650 | Руководство динамик | 2 | ||
| 16 | 21Q6-41660 | кабельный зажим | 2 | ||
| 17 | 21Q6-41670 | KNOB | 1 | ||
| 18 | 21Q6-41340 | SD CARD | 1 |
*-2 *-3 ONLY
|
|
| 2 | 21Q6-41520 | Ручка призма | 1 | ||
| 3 | 21Q6-41530 | Кнопка RH | 1 | ||
| 4 | 21Q6-41540 | Кнопка LH | 1 | ||
| 5 | 21Q6-41550 | Дело верхняя | 1 | ||
| 6 | 21Q6-41560 | Экран дисплея (lcd) | 1 | ||
| 7 | 21Q6-41570 | Направляющая дисплея | 1 | ||
| 8 | 21Q6-41580 | Сальник | 1 | ||
| 9 | 21Q6-41390 | Монтажная плата в сборе | 1 |
*-1 ONLY
|
|
| 9 | 21Q6-41490 | MAIN PCB ASSY | 1 |
*-2 ONLY
|
|
| 9 | 21Q6-41590 | MAIN PCB ASSY | 1 |
*-3 ONLY
|
