UPPER HYD PIPING(BASE) экскаватора колесного Hyundai R180W-9A

UPPER HYD PIPING(BASE) экскаватора колесного Hyundai R180W-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3100

Наименование:UPPER HYD PIPING(BASE)

Версия:2014. 2.28 REV.14B

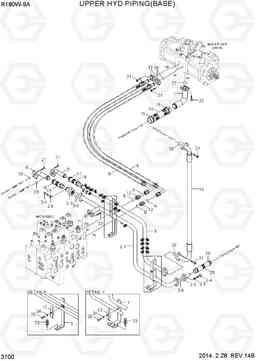

UPPER HYD PIPING(BASE) R180W-9A

Поз.	Код	Наименование	Кол	Прим.
1	31Q5-13110	всасывающая труба	1
10	37Q5-11150	Шланг в сборе	1
11	P174-120102	фланец гидрокси, сплит	4
12	31Q6-11140	Трубный зажим	3
13	X500-110004	Разъем	2
14	P760-063019	Рукав высокого давления (РВД)	1
15	31N4-15370	Рукав высокого давления (РВД)	1
16	P760-103022	Рукав высокого давления (РВД)	1
17	31Q6-10820	U-образный болт (скоба, П образный) / хомут / зажим	2
18	31Q6-10830	U-образный болт (скоба, П образный) / хомут / зажим	4
19	31Q6-10860	U-образный болт (скоба, П образный) / хомут / зажим	2
2	37Q5-13120	PIPE SUB ASSY-RETURN	1
2-1	37Q5-13130	Трубка	1
2-2	31N4-11131	Клапан обратный	1	4.5K
2-3	31N5-11150	обратный клапан	1	6.0K
2-4	S109-120456	Болт с шестигранной головкой (под шестигранник)	4
2-5	S403-122006	Плоская шайба	4
2-6	Y172-003004	О кольцо	2
20	S017-120706	Болт с шестигранной головкой (под шестигранник)	2
21	S109-100306	Болт с шестигранной головкой (под шестигранник)	20
22	S109-120306	Болт с шестигранной головкой (под шестигранник)	8
23	S037-103026	Болт	4
24	S403-12200B	Плоская шайба	3
25	37Q4-13180	HOSE RUBBER	1
27	S631-071001	Кольцо уплотнительное (О-кольцо)	1
28	Y171-027004	Кольцо уплотнительное (О-кольцо)	3
29	Y172-003004	О кольцо	2
3	31Q5-13140	обратная труба в сборе	1
30	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
4	31Q5-13150	Трубка в сборе	1
5	31Q4-12130	Трубка в сборе	1
6	31Q4-11180	возвращение кронштейн	1
7	31Q4-11190	Кронштейн трубы	1
8	P993-128422	HOSE ASSY ORFS, FLG 0x90	1
8	31Q4-15560	HOSE ASSY(HI-GRADE)	1
9	P993-128421	HOSE ASSY ORFS, FLG 0x90	1
9	31Q4-15550	HOSE ASSY(HI-GRADE)	1
