UPPER HYD PIPING (ATTACH) экскаватора колесного Hyundai R180W-9A

Код подсистемы:3110

Наименование:UPPER HYD PIPING (ATTACH)

Версия:2014. 10.31 REV.14K

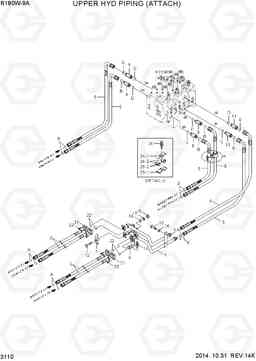

UPPER HYD PIPING (ATTACH) R180W-9A

Поз.	Код	Наименование	Кол	Прим.
1	31Q5-11190	Трубка в сборе	1
1	31Q5-11191	Трубка в сборе	1
10	X511-112544	Соединитель	1
11	X511-116544	Соединитель	1
12	S017-100256	Болт с шестигранной головкой (под шестигранник)	1
13	S017-100806	Болт с шестигранной головкой (под шестигранник)	1
14	S037-123026	Болт	2
15	S207-101006	Гайка	1
16	S403-102006	Плоская шайба	2
17	S411-100006	Шайба пружинная	1
2	31Q5-10310	Рукав высокого давления (РВД)	4
2	31Q5-10510	HOSE ASSY(HI-GRADE)	4
21	P173-120102	фланец гидрокси, сплит	8
22	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
23	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
24	31Q4-13390	зажим в сборе	1
24-1	31Q4-13370	Зажим	1
24-2	31E7-01720	Уплотнительная втулка	2
25	31Q4-13380	зажим в сборе	1
25-1	31Q4-13370	Зажим	1
25-2	31E7-01720	Уплотнительная втулка	2
26	S037-123526	Болт	2
3	P930-128018	Шланг в сборе	1
4	P930-128020	Шланг в сборе	1
5	31Q5-10320	Рукав высокого давления (РВД)	4
6	31Q4-11170	Кронштейн	1
7	31N4-12270	Трубный зажим	1
8	X511-112546	Соединитель	2
9	X511-116546	Соединитель	2
A	S621-014001	Кольцо уплотнительное (О-кольцо)	4
B	S621-018001	О кольцо	12
C	S631-024004	Кольцо уплотнительное (О-кольцо)	3
D	S631-029004	Кольцо уплотнительное (О-кольцо)	3
