Гидроразводка (гидролинии) стрелы (5.2 м, стандартная) экскаватора колесного Hyundai R180W-9A
Гидроразводка (гидролинии) стрелы (5.2 м, стандартная) экскаватора колесного Hyundai R180W-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3500
Наименование:BOOM HYD PIPING(5.2M, STD)
Версия:2014. 1.31 REV.14A

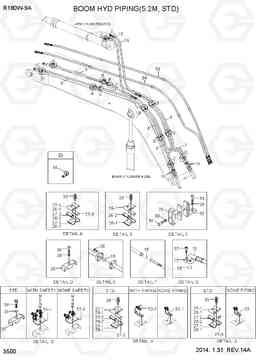

BOOM HYD PIPING(5.2M, STD) R180W-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 15 | P980-128425 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 15 | P980-128426 | HOSE ASSY-ORFS,FLG(0X90) | 1 | ||
| 15 | 31Q5-51520 | HOSE ASSY(HI-GRADE) | 1 | ||
| 16 | P910-128026 | Шланг в сборе | 1 | ||
| 16 | P910-128027 | HOSE ASSY-ORFS,THD(0X0) | 1 | ||
| 16 | 31Q4-59570 | HOSE ASSY(HI-GRADE) | 1 | ||
| 17 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 18 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 19 | S621-018001 | О кольцо | 8 | ||
| 25 | 31N4-12200 | Трубный зажим | 2 | ||
| 26 | 34E7-02721 | зажим в сборе трубы | 8 | ||
| 26-1 | 31Q4-50240 | Трубный зажим | 1 | ||
| 26-2 | 31Q4-50270 | Уплотнительная втулка | 2 | ||
| 27 | 31Q4-50220 | зажим в сборе трубы | 2 |
BREAKER PIPING
|
|
| 27-1 | 31Q4-50250 | Трубный зажим | 1 | ||
| 27-2 | 31Q4-50270 | Уплотнительная втулка | 1 | ||
| 27-3 | 31E7-01720 | Уплотнительная втулка | 1 | ||
| 28 | 31Q4-50230 | зажим в сборе трубы | 2 |
STD
|
|
| 28-1 | 31Q4-50260 | Трубный зажим | 1 | ||
| 28-2 | 31Q4-50270 | Уплотнительная втулка | 1 | ||
| 32 | 31N5-50190 | Кронштейн | 1 | ||
| 33 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 34 | S017-16070D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 35 | S037-123526 | Болт | 16 | ||
| 37 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 38 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 39 | S411-160002 | Шайба пружинная | 3 | ||
| 4 | 31Q5-53020 | Трубка в сборе | 1 | ||
| 5 | 31Q5-53030 | Трубка в сборе | 1 | ||
| 51-1 | 31Q4-98410 | TERMINAL-ROTATING | 1 |
Q/COUPLER
|
|
| 51-2 | 31Q4-98420 | TERMINAL-ROTATING | 1 | ||
| 52-1 | 31Q6-98790 | Терминал в сборе | 1 | ||
| 52-2 | 31Q4-98770 | TERMINAL ASSY | 1 |
Q/COUPLER
|
|
| 53 | 31Q6-98790 | Терминал в сборе | 1 | ||
| 54 | P910-084113 | Шланг в сборе | 1 | ||
| 55 | P910-084111 | Шланг в сборе | 1 | ||
| 56 | 31L7-10200 | Зажим трубки | 6 | ||
| 6 | 31Q5-50030 | Трубка в сборе | 1 | ||
| 7 | 31Q5-50040 | Трубка в сборе | 1 | ||
| 8 | 31Q5-50050 | Трубка в сборе | 1 | ||
| 9 | 31Q5-50060 | Трубка в сборе | 1 |
