Гидроразводка (гидролинии) стрелы (ADJUST BOOM) экскаватора колесного Hyundai R180W-9S
Гидроразводка (гидролинии) стрелы (ADJUST BOOM) экскаватора колесного Hyundai R180W-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3505
Наименование:BOOM HYD PIPING(ADJUST BOOM)
Версия:2014. 9.30 REV.14J

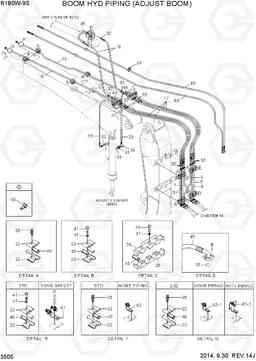

BOOM HYD PIPING(ADJUST BOOM) R180W-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31Q5-53000 | Трубка в сборе | 1 | ||
| 17 | 31N5-53011 | Рукав высокого давления (РВД) | 4 | ||
| 18 | P910-128015 | Шланг в сборе | 2 | ||
| 18 | 31Q4-59510 | HOSE ASSY(HI-GRADE) | 2 | ||
| 19 | 31N5-53021 | Рукав высокого давления (РВД) | 1 | ||
| 20 | 31N5-53031 | Рукав высокого давления (РВД) | 1 | ||
| 22 | 31Q4-50220 | зажим в сборе трубы | 16 | ||
| 23 | 31Q4-50300 | зажим в сборе | 8 | ||
| 24 | 31N5-53041 | Зажим | 2 | ||
| 25 | 31N5-53051 | Зажим | 2 | ||
| 31 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 32 | S621-018001 | О кольцо | 14 | ||
| 33 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | S037-123526 | Болт | 16 | ||
| 36 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | S411-160006 | Шайба пружинная | 6 | ||
| 40 | 31N5-50230 | Распорная трубка | 10 | ||
| 41 | S017-120656 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 43 | 31Q5-53070 | Трубка в сборе | 1 | ||
| 44 | 31Q5-53080 | Трубка в сборе | 1 | ||
| 46 | S017-160706 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 47 | S411-120006 | Шайба пружинная | 8 | ||
| 49 | P980-128414 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 49 | 31Q5-51510 | HOSE ASSY(HI-GRADE) | 1 | ||
| 5 | 31Q5-52950 | Трубка в сборе | 3 | ||
| 6 | 31Q5-52960 | Трубка в сборе | 1 | ||
| 61 | 31Q6-98730 | Терминал в сборе | 1 | ||
| 62-1 | 31Q6-98790 | Терминал в сборе | 1 | ||
| 62-2 | 31Q4-98770 | TERMINAL ASSY | 1 | ||
| 63 | 31Q6-98790 | Терминал в сборе | 1 | ||
| 64 | P910-084092 | Шланг в сборе | 1 | ||
| 64 | P910-084088 | Шланг в сборе | 1 | ||
| 65 | P910-084090 | HOSE ASSY-ORFS,THD(0X0) | 1 | ||
| 65 | P910-084086 | Шланг в сборе | 1 | ||
| 66 | 31L7-10200 | Зажим трубки | 2 | ||
| 67 | S552-020102 | Зажим | 6 | ||
| 7 | 31Q5-52970 | Трубка в сборе | 1 | ||
| 8 | 31Q5-52980 | Трубка в сборе | 1 | ||
| 9 | 31Q5-52990 | Трубка в сборе | 1 |
