Каталог запчастей
-
Hyundai
-
R200NLC-3
- Гидрораспределитель (главный управляющий клапан) (1/2, -#0002)
Гидрораспределитель (главный управляющий клапан) (1/2, -#0002) экскаватора гусеничного Hyundai R200NLC-3
Гидрораспределитель (главный управляющий клапан) (1/2, -#0002) экскаватора гусеничного Hyundai R200NLC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2100
Наименование:MAIN CONTROL VALVE(1/2, -#0002)
Версия:2001.12.31 REV.1

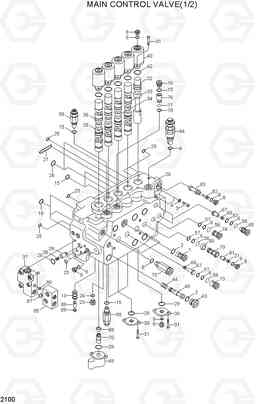

MAIN CONTROL VALVE(1/2, -#0002) R200NLC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31EL-00011 | Гидрораспределитель (главный управляющий клапан) | 1 |
SEE 2102,03
|
|
| 1 | 0824-054 | CAP | 1 | ||
| 13 | 3516-232 | Втулка (распорная) | 1 | ||
| 15 | 8202-014 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 16 | 0824-053 | CAP | 1 | ||
| 17 | 3590-536 | Пружина | 1 | ||
| 2 | 0207-001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 21 | 3590-061 | Пружина | 1 | ||
| 23 | 0824-052 | CAP | 1 | ||
| 24 | 8202-011 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 25 | 8202-007 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 26 | 8202-023 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 27 | 0201-066 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 29 | 0201-059 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 3 | 8072-130 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 30 | 3505-045 | Тарелка клапана | 4 | ||
| 31 | 8072-084 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 32 | 3511-756 | PLUNGER-TRAVEL SEL | 1 | ||
| 33 | 3511-739 | PLUNGER ASSY | 1 |
TL
|
|
| 34 | 3511-945 | PLUNGER-SW | 1 | ||
| 35 | 3511-757 | PLUNGER-BOOM2 | 1 | ||
| 36 | 3511-946 | PLUNGER-AM1 | 1 | ||
| 37 | 3535-077 | COVER ASSY | 1 | ||
| 38 | 3590-233 | Пружина | 1 | ||
| 39 | 3513-261 | POPPET | 1 | ||
| 4 | 8131-009 | Шайба пружинная | 4 | ||
| 40 | 3503-181 | Крышка | 5 | ||
| 42 | 0201-063 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 43 | 3526-529 | CAP | 1 | ||
| 44 | 3590-447 | Пружина | 1 | ||
| 56 | 0859-181 | Кольцо | 7 | ||
| 57 | 1099-000 | чип нейлон | 6 | ||
| 58 | 3537-250-380-30 | PORT RELIEF VALVE | 2 |
INCL 15
|
|
| 6 | 8202-016 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 64 | 3537-358-350-75 | Клапан главный предохранительный (разгрузочный, сброса давления) | 1 |
INCL 6
|
|
| 65 | 3526-535 | CAP | 2 | ||
| 66 | 3390-101 | Пружина | 5 | ||
| 67 | 3513-108 | CHECK | 5 | ||
| 68 | 3597-227 | Вставка | 1 | ||
| 69 | 3503-211 | Крышка | 1 | ||
| 70 | 3512-103 | Поршень | 1 | ||
| 73 | 3526-536 | CAP | 3 | ||
| 74 | 3526-534 | CAP | 1 | ||
| 75 | 3537-255 | Клапан поворотный предохранительный | 1 |
INCL 6
|
|
| 76 | 3526-500 | Пробка (заглушка) | 1 | ||
| 77 | 0859-197 | Кольцо | 1 | ||
| 78 | 0201-011 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 79 | 3526-516 | CAP | 1 | ||
| 8 | 0824-051 | CAP | 4 | ||
| 80 | 3597-231 | Вставка | 1 | ||
| 81 | 3513-245 | CHECK | 1 | ||
| 82 | 3590-436 | Пружина | 1 | ||
| 83 | 3510-685 | Золотник | 1 | ||
| 85 | 3509-044 | SELECTOR ASSY | 1 |
INCL 86,87
|
|
| 86 | 0201-016 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 87 | 8202-015 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 88 | 3513-312 | CHECK | 1 | ||
| 89 | 3599-119 | руководство весной | 1 | ||
| 9 | 8202-009 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N28 | 3501-810 | Картер (корпус) | 1 | ||
| N45 | 3510-820 | Золотник | 1 |
