Гидроцилиндр стрелы (двухэлементная стрела) экскаватора гусеничного Hyundai R200NLC-3
Гидроцилиндр стрелы (двухэлементная стрела) экскаватора гусеничного Hyundai R200NLC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2161
Наименование:BOOM CYLINDER(2 PIECE BOOM)
Версия:2001.12.31 REV.1

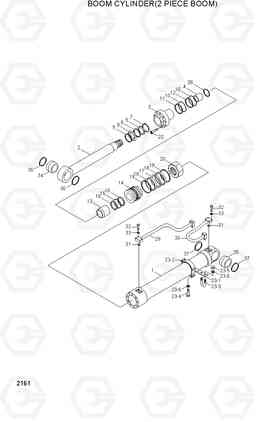

BOOM CYLINDER(2 PIECE BOOM) R200NLC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31EK-50902 | Гидроцилиндр стрелы, правый | 1 | ||
| * | 31EK-50912 | Гидроцилиндр стрелы, левый | 1 | ||
| * | 31EK-52900 | Гидроцилиндр стрелы, правый | 1 |
SAFETY LOCK
|
|
| * | 31EK-52910 | Гидроцилиндр стрелы, левый | 1 |
SAFETY LOCK
|
|
| *-1 | 31EK-55042 | Цилиндр | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-04780 | Гильза цилиндра атригера | 1 | ||
| 13 | 31YC-21050 | Кольцо | 1 | ||
| 14 | 31Y1-03660 | Поршень | 1 | ||
| 2 | 31Y1-04820 | Шток в сборе | 1 | ||
| 20 | 31YC-61050 | Гайка | 1 | ||
| 22 | S109-180604 | Болт с шестигранной головкой (под шестигранник) | 9 | ||
| 23 | 31Y1-04850 | Стяжной хомут | 1 | ||
| 23-1 | 31Y1-04860 | Хомут | 1 | ||
| 23-2 | 31YC-32020 | BAND | 1 | ||
| 23-3 | S071-022730 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 23-4 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23-5 | S201-101002 | Гайка | 4 | ||
| 23-6 | S411-100002 | Шайба пружинная | 8 | ||
| 29 | 31Y1-04871 | Трубка в сборе (R), левая | 1 | ||
| 29 | 31Y1-04881 | Трубка в сборе (R), правая | 1 | ||
| 3 | 31Y1-04120 | Сальник | 1 | ||
| 30 | 31Y1-04891 | Трубка в сборе (B), левая | 1 | ||
| 30 | 31Y1-04901 | Трубка в сборе (B), правая | 1 | ||
| 32 | S017-100602 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 33 | S411-100002 | Шайба пружинная | 8 | ||
| 34 | 31YC-11071 | Втулка поршневого пальца | 1 | ||
| 35 | 31YC-11081 | Втулка поршневого пальца | 1 | ||
| 38 | Y191-086000 | Кольцо стопорное | 1 | ||
| 4 | S732-080040 | Втулка | 1 | ||
| 9 | Y190-094000 | Кольцо стопорное | 1 | ||
| K | 31Y1-04912 | S/KIT(5-12,15-19,31,36,37) | 1 | ||
| K | 31Y1-16020 | S/LOCK SEAL KIT(1-7,2-7, | 1 |
SAFETY LOCK
|
|
| K10 | S631-105004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K11 | S641-105002 | Кольцо | 1 | ||
| K12 | S641-105003 | Кольцо | 1 | ||
| K15 | S632-070004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-070003 | Кольцо | 2 | ||
| K17 | Y420-115000 | Уплотнение | 1 | ||
| K18 | Y310-115000 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-115000 | Пыльник | 2 | ||
| K31 | S631-026004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K36 | S700-075205 | Кольцо | 2 | ||
| K37 | Y000-070200 | Кольцо | 2 | ||
| K5 | Y200-080011 | уплотнение штока | 1 | ||
| K6 | Y180-080020 | Кольцо | 1 | ||
| K7 | Y240-080011 | Кольцевой буфер | 1 | ||
| K8 | Y110-080011 | стеклоочиститель пыли | 1 |
