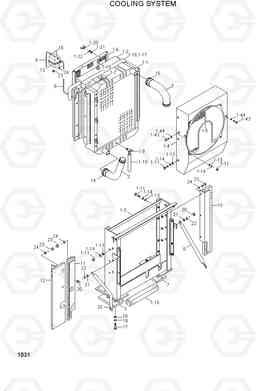

Система охлаждения (с низким уровнем выбросов) экскаватора колесного Hyundai R200W/R200W-2

Код подсистемы:1031

Наименование:COOLING SYSTEM(LOW EMISSION)

Версия:

COOLING SYSTEM(LOW EMISSION) R200W/R200W-2

Поз.	Код	Наименование	Кол	Прим.
1	11E4-42311	RADIATOR TOTAL ASSY	1
1-1	11E4-4002	Радиатор в сборе	1
1-10	P03-2	Сливной шланг	1
1-11	P1106	Болт с шестигранной головкой (под шестигранник)	36
1-13	P1306	Плоская шайба	36
1-14	P1406	Плоская шайба	36
1-15	P22-1	SPONGE	1
1-16	P22-2	SPONGE	1
1-17	P22-3	SPONGE	4
1-19	P1110	Болт с шестигранной головкой (под шестигранник)	1
1-2	11E4-4003	Масляный радиатор в сборе	1
1-20	P1106	Болт с шестигранной головкой (под шестигранник)	8
1-21	P1306	Плоская шайба	8
1-22	P1406	Плоская шайба	8
1-3	11E4-42330	FRAME ASSY	1
1-4	11E4-42321	Кожух вентилятора	1
1-43	S015-080202	Болт с шестигранной головкой (под шестигранник)	6
1-44	S411-080002	Шайба пружинная	6
1-5	11EM-42351	GUARD-FAN	1
1-6	11E4-4025	WIRE NET	2
1-7	P06	Крышка в сборе	1
1-9	P04	сливной кран в сборе	1
10	11E4-4014	Пластина	1
11	11E4-4015	Пластина	1
12	11E4-4016	Пластина	1
13	E111-4012	PLATE-CLAMP	1
14	S520-070000	Зажим	2
15	S520-055000	Зажим	2
16	S520-015000	Зажим	3
17	S017-120452	Болт с шестигранной головкой (под шестигранник)	4
18	S402-122002	Плоская шайба	4
19	S411-120002	Шайба пружинная	4
2	11E4-4006	Шланг	1
20	S017-100302	Болт с шестигранной головкой (под шестигранник)	4
21	S402-102002	Плоская шайба	4
22	S411-100002	Шайба пружинная	4
23	S015-080162	Болт с шестигранной головкой (под шестигранник)	11
24	S411-080002	Шайба пружинная	11
25	11E4-4107	Щуп	1
3	11E4-4007	Шланг	1
6	11E4-4106	Щуп	1
7	11E4-4011	RUBBER PLATE	2
8	11E4-4012	Шланг	1
9	11E8-4012	Шланг	1
