UPPER HYD PIPING 1(STD) экскаватора колесного Hyundai R200W/R200W-2
UPPER HYD PIPING 1(STD) экскаватора колесного Hyundai R200W/R200W-2 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2040
Наименование:UPPER HYD PIPING 1(STD)
Версия:

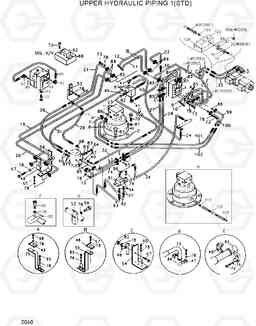

UPPER HYD PIPING 1(STD) R200W/R200W-2
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| E131-0518 | Рукав высокого давления (РВД) | 1 | |||
| 31E1-20210 | Рукав высокого давления (РВД) | 1 | |||
| E131-0519 | Рукав высокого давления (РВД) | 1 | |||
| 31E4-1070 | Трубка в сборе | 1 | |||
| 31E4-1069 | Трубка в сборе | 1 | |||
| 31E1-20010 | Рукав высокого давления (РВД) | 1 | |||
| 31E1-20220 | Рукав высокого давления (РВД) | 1 | |||
| 31E1-21250 | Рукав высокого давления (РВД) | 1 | |||
| 31E1-20010 | Рукав высокого давления (РВД) | 1 | |||
| 31E1-21260 | Рукав высокого давления (РВД) | 1 | |||
| 31E4-3028 | Трубный зажим | 4 | |||
| S017-100202 | Болт с шестигранной головкой (под шестигранник) | 10 | |||
| S017-100552 | Болт с шестигранной головкой (под шестигранник) | 3 | |||
| S017-100602 | Болт с шестигранной головкой (под шестигранник) | 2 | |||
| S411-100002 | Шайба пружинная | 28 | |||
| S205-101002 | Гайка | 3 | |||
| CO0418A | Кольцо уплотнительное (О-кольцо) | 15 | |||
| 31E1-20060 | Рукав высокого давления (РВД) | 1 | |||
| 10 | 31E4-1008 | Трубка в сборе | 1 | ||
| 100 | E131-0067 | Трубка в сборе | 1 | ||
| 101 | P620-127013 | Шланг в сборе | 1 | ||
| 101 | 31E1-20050 | Рукав высокого давления (РВД) | 1 | ||
| 102 | P620-127017 | Шланг в сборе | 1 | ||
| 103 | 31E1-20050 | Рукав высокого давления (РВД) | 1 | ||
| 103 | 31E1-11070 | Корпус клапана | 1 | ||
| 104 | 31E1-11050 | SUPPORT ASSY | 1 | ||
| 104 | 31E1-11080 | SUPPORT ASSY | 1 | ||
| 105 | P010-110006 | Соединитель | 1 | ||
| 105 | P010-110019 | Соединитель | 1 | ||
| 106 | P010-110006 | Соединитель | 1 | ||
| 107 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
| 108 | 31E6-11210 | Рукав высокого давления (РВД) | 1 | ||
| 109 | P290-100102 | PLUG-CAP | 1 | ||
| 11 | 31E4-1009 | Трубка в сборе | 1 | ||
| 110 | P010-430013 | Соединитель | 1 | ||
| 111 | P220-110106 | Заглушка | 1 | ||
| 112 | CO0027B | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 113 | S107-100304 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 12 | 31E4-1010 | Трубка в сборе | 1 | ||
| 13 | 31E4-1011 | Трубка в сборе | 1 | ||
| 14 | 31E4-1012 | Трубка в сборе | 1 | ||
| 19 | 31E4-1017 | Трубка в сборе | 1 | ||
| 2 | E131-0042 | Поворотный редуктор (Гидромотор поворота платформы) | 1 |
SEE 2100
|
|
| 20 | 31E4-1018 | Трубка в сборе | 1 | ||
| 21 | 31E4-1019 | Трубка в сборе | 1 | ||
| 22 | 31E4-1020 | Трубка в сборе | 1 | ||
| 23 | 31E4-1021 | Трубка в сборе | 1 | ||
| 24 | 31E4-2030 | Рукав высокого давления (РВД) | 1 | ||
| 25 | 31E4-2001 | Рукав высокого давления (РВД) | 1 | ||
| 26 | 31E4-2003 | Рукав высокого давления (РВД) | 1 | ||
| 27 | 31E4-2008 | Рукав высокого давления (РВД) | 1 | ||
| 28 | 31E4-2009 | Рукав высокого давления (РВД) | 1 | ||
| 29 | 31E4-2126 | Рукав высокого давления (РВД) | 1 | ||
| 30 | 31E4-2066 | Рукав высокого давления (РВД) | 2 | ||
| 31 | 31E4-2065 | Рукав высокого давления (РВД) | 1 | ||
| 32 | 31E4-2127 | Рукав высокого давления (РВД) | 1 | ||
| 33 | E231-0161 | Рукав высокого давления (РВД) | 1 | ||
| 34 | 31E4-2041 | Рукав высокого давления (РВД) | 1 | ||
| 4 | 31E4-1002 | Трубка в сборе | 1 | ||
| 40 | E131-0125 | Фиттинг | 5 | ||
| 41 | E231-0200 | ELBOW | 2 | ||
| 42 | E231-0201 | ELBOW 90 | 2 | ||
| 46 | P173-160104 | фланец гидрокси, сплит | 8 | ||
| 47 | P174-120102 | фланец гидрокси, сплит | 4 | ||
| 48 | 31EK-11130 | COUPLING-SCREW | 5 | ||
| 49 | 31E4-3028 | Трубный зажим | 1 | ||
| 5 | 31E4-1003 | Трубка в сборе | 1 | ||
| 50 | E131-0514 | CLAMP PIPE-M | 2 | ||
| 52 | 31E3-3132 | CLAMP PIPE-M | 1 | ||
| 53 | 31E4-3024 | Кронштейн | 1 | ||
| 54 | 31E4-3024 | Кронштейн | 1 | ||
| 55 | E131-0120 | Кронштейн | 2 | ||
| 56 | E131-0119 | Кронштейн | 1 | ||
| 6 | 31E4-1004 | Трубка в сборе | 1 | ||
| 61 | 31E4-0006 | DOUBLE CHECK VALVE | 1 | ||
| 62 | 31E4-3127 | Корпус клапана | 1 | ||
| 63 | 31E4-3039 | Палец для зуба ковша | 1 | ||
| 64 | S017-200954 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 65 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 66 | S017-100552 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 67 | S017-100602 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 68 | S017-100652 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 69 | S017-160352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 7 | 31E4-1055 | Трубка в сборе | 1 | ||
| 70 | S017-200754 | Болт с шестигранной головкой (под шестигранник) | 11 | ||
| 72 | S107-060354 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 73 | S107-100254 | Болт с шестигранной головкой (под шестигранник) | 80 | ||
| 74 | S107-100454 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 75 | S107-100654 | BOLT-SOCKET | 8 | ||
| 77 | S411-060002 | Шайба пружинная | 4 | ||
| 78 | S411-100002 | Шайба пружинная | 23 | ||
| 8 | 31E4-1006 | Трубка в сборе | 2 | ||
| 80 | S411-160002 | Шайба пружинная | 4 | ||
| 81 | S411-200002 | Шайба пружинная | 12 | ||
| 82 | S205-101002 | Гайка | 4 | ||
| 83 | S205-201002 | Гайка | 1 | ||
| 85 | CO0423A | Кольцо уплотнительное (О-кольцо) | 11 | ||
| 86 | CO0418A | Кольцо уплотнительное (О-кольцо) | 13 | ||
| 87 | CO0016A | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 89 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 9 | 31E4-1007 | Трубка в сборе | 1 | ||
| 91 | 31E3-0019 | FLUSHING VALVE | 1 | ||
| 92 | 31E4-2129 | Рукав высокого давления (РВД) | 1 | ||
| 93 | 31E4-2151 | Рукав высокого давления (РВД) | 1 | ||
| 94 | 32E3-3078 | WASHER-COPPER | 3 | ||
| 95 | S017-080752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 96 | 31E3-3215 | Фиттинг | 1 | ||
| 97 | 31E3-3216 | Соединитель | 2 | ||
| 98 | 31E3-3180 | Фиттинг | 1 | ||
| 99 | 31E4-1068 | Трубка в сборе | 1 | ||
| N1 | 31E4-0001 | Гидрораспределитель (главный управляющий клапан) | 1 |
SEE 2090
|
|
| N60 | 31E4-0007 | Встроенный клапан в сборе | 1 |
