Код подсистемы:4100

Наименование:AIR CONDITIONER MOUNTING(R200W)

Версия:2002. 9. 5 REV.99

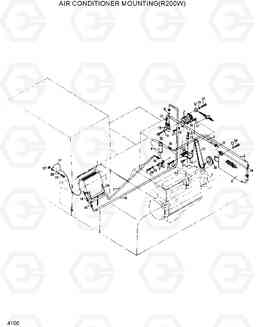

AIR CONDITIONER MOUNTING(R200W) R200W/R200W-2

Поз.	Код	Наименование	Кол	Прим.
*	12E4-3500	AIR CON ASSY-R12	1
1	12E1-3501	COOLING UNIT	1
1-1	C34063E1	EXPANSION V/V	1	NOT SHOWN
10	12E1-3514	Сливной шланг	1
11	12E1-3518	Втягивающее реле	1
12	12E1-3511	ADJUSTER	1
13	12E1-3516	Кольцо уплотнительное (О-кольцо)	1
14	12E1-3510	BRACKET-COMP MOUNT	1
16	12E1-3515	Кольцо уплотнительное (О-кольцо)	4
17	12E1-3516	Кольцо уплотнительное (О-кольцо)	2
18	12E1-3517	Кольцо уплотнительное (О-кольцо)	2
19	S411-100002	Шайба пружинная	8
2	12E1-3502	COMPRESSOR	1
20	S017-100252	Болт с шестигранной головкой (под шестигранник)	1
21	S017-100352	Болт с шестигранной головкой (под шестигранник)	6
22	S207-101002	Гайка	2
23	S411-080002	Шайба пружинная	5
24	S015-080202	Болт с шестигранной головкой (под шестигранник)	5
25	S015-060202	Болт с шестигранной головкой (под шестигранник)	2
26	S411-060002	Шайба пружинная	2
27	S205-061002	Гайка	2
28	S015-050102	Болт с шестигранной головкой (под шестигранник)	2
29	S411-050002	Шайба пружинная	2
3	12E1-3503	CONDENSER ASSY	1
30	12E3-3515	Шкив	1
31	21E4-3014	HARNESS-AIR CON	1
4	12E1-3504	RECEIVER DRYER	1
5	11E4-3501	HOSE ASSY-DIS	1
6	12E1-3506	HOSE ASST-LIQUID(A)	1
7	12E1-3507	HOSE ASST-LIQUID(B)	1
8	12E1-3508	HOSE ASSY-SUCTION	1
9	12E1-3513	BRACKET-R/DRYER	1
N15	E127-3141	JOINT-COMPONENT	1
