UPPER HYD PIPING(BASE) экскаватора колесного Hyundai R200W-3
UPPER HYD PIPING(BASE) экскаватора колесного Hyundai R200W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2040
Наименование:UPPER HYD PIPING(BASE)
Версия:2004. 2.23 REV.99

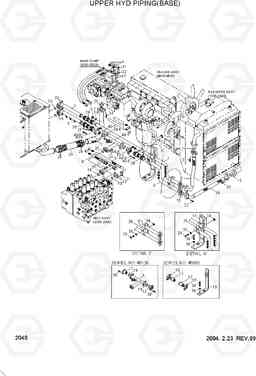

UPPER HYD PIPING(BASE) R200W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31EM-11221 | Трубка в сборе | 2 | ||
| 10 | 31ER-11091 | Шланг в сборе | 1 | ||
| 10 | 31ER-11091FL | Шланг в сборе | 1 | ||
| 11 | 31ER-11101 | Шланг в сборе | 1 | ||
| 11 | 31ER-11101FL | Шланг в сборе | 1 | ||
| 12 | 31ER-11110 | Клапан обратный | 1 | ||
| 12 | 31ER-11111 | Клапан обратный | 1 | ||
| 13 | 31ER-11120 | Клапан обратный | 1 | ||
| 13 | 31ER-11121 | Клапан обратный | 1 | ||
| 14 | 31ER-11131 | BRACKET-RETURN | 1 | ||
| 15 | 31ER-11140 | BRACKET-RETURN | 1 | ||
| 16 | 31ER-11150 | FLANGE-2HOLE | 2 | ||
| 17 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 18 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 19 | Y172-003004 | О кольцо | 8 | ||
| 19 | Y172-003004 | О кольцо | 6 | ||
| 2 | 31ER-11011 | Трубка в сборе | 1 | ||
| 2 | 31ER-11012 | Трубка в сборе | 1 | ||
| 2-7 | P220-110102 | Заглушка | 1 | ||
| 2-8 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20 | S632-055001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20 | P590-057001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 22 | P174-120102 | фланец гидрокси, сплит | 4 | ||
| 23 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 24 | P760-072030 | Рукав высокого давления (РВД) | 3 | ||
| 24 | P760-072030 | Рукав высокого давления (РВД) | 1 | ||
| 25 | P760-101040 | Рукав высокого давления (РВД) | 1 | ||
| 26 | 31E5-3001 | Трубный зажим | 2 | ||
| 27 | S520-055000 | Зажим | 12 | ||
| 27 | S572-650006 | хомут, тип провода | 12 | ||
| 28 | S520-100000 | Зажим | 4 | ||
| 28 | 31N6-11190 | Зажим | 4 | ||
| 29 | S017-100752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | 31ER-11020 | Трубка в сборе | 1 | ||
| 30 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 30 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S109-100304 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 32 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 33 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 34 | S205-101002 | Гайка | 2 | ||
| 35 | S411-100002 | Шайба пружинная | 2 | ||
| 36 | S411-120002 | Шайба пружинная | 4 | ||
| 36 | S411-120002 | Шайба пружинная | 2 | ||
| 37 | 31ER-11161 | TEE-FLANGE | 1 | ||
| 38 | S107-120502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | P760-072025 | Рукав высокого давления (РВД) | 2 | ||
| 4 | 31ER-11030 | Трубка в сборе | 1 | ||
| 40 | 31ER-1104-SUB | PIPE SUB ASSY | 1 | ||
| 40-1 | 31ER-11042 | Трубка в сборе | 1 | ||
| 40-2 | 31ER-11111 | Клапан обратный | 1 | ||
| 40-3 | 31ER-11121 | Клапан обратный | 1 | ||
| 40-4 | Y172-003004 | О кольцо | 2 | ||
| 40-5 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 40-6 | S403-122006 | Плоская шайба | 4 | ||
| 5 | 31ER-11042 | Трубка в сборе | 1 | ||
| 6 | 31ER-11051 | Трубка в сборе | 1 | ||
| 6 | 31ER-11052 | Трубка в сборе | 1 | ||
| 6 | 31ER-11053 | Трубка в сборе | 1 | ||
| 7 | 31ER-11062 | Трубка в сборе | 1 | ||
| 7 | 31ER-11063 | Трубка в сборе | 1 | ||
| 8 | 31ER-11071 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 31ER-11081 | Рукав высокого давления (РВД) | 1 |
