Каталог запчастей
-
Hyundai
-
R200W-3
- Гидроразводка двойная (гидросистема), комплект
Гидроразводка двойная (гидросистема), комплект экскаватора колесного Hyundai R200W-3
Гидроразводка двойная (гидросистема), комплект экскаватора колесного Hyundai R200W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2476

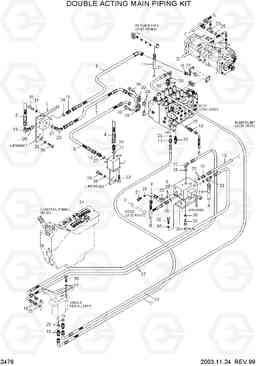

Наименование:DOUBLE ACTING MAIN PIPING KIT
Версия:2003.11.24 REV.99
DOUBLE ACTING MAIN PIPING KIT R200W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | D/ACT HYD KIT | 1 |
SEE 2474,75
|
|
| *-1 | @ | D/ACT PIPING KIT | 1 |
SEE 2474,75
|
|
| *-11 | @ | D/ACT MAIN PIPING KIT | 1 |
SEE 2474,75
|
|
| *-12 | @ | ATTACH PIPING KIT | 1 | ||
| 1 | 31EM-91440 | JOINT-HOSE | 1 | ||
| 1 | 31EM-91610 | JOINT-HOSE | 1 |
INCL BKT,BOLT
|
|
| 10 | P620-042030 | Шланг в сборе | 1 | ||
| 11 | P620-042036 | Шланг в сборе | 1 | ||
| 12 | P620-042060 | Шланг в сборе | 3 | ||
| 13 | P620-042070 | Шланг в сборе | 1 | ||
| 15 | P010-110021 | Соединитель | 1 | ||
| 16 | P010-110006 | Соединитель | 2 | ||
| 16 | P010-110006 | Соединитель | 3 | ||
| 17 | P010-110013 | Соединитель | 1 | ||
| 18 | P010-110002 | Соединитель | 6 | ||
| 19 | P020-110006 | Колено 90 | 1 | ||
| 2 | 31EM-91620 | Совместное 3 способ | 1 |
INCL BKT,BOLT
|
|
| 20 | P020-110005 | Колено 90 | 1 | ||
| 21 | P020-110012 | Колено 90 | 1 | ||
| 22 | P020-110001 | Колено 90 | 3 | ||
| 22 | P020-110001 | Колено 90 | 2 | ||
| 23 | P320-040404 | TEE-RUN TYPE | 2 | ||
| 24 | P590-033002 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 25 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| 26 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 27 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 27 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 28 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | S631-034004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 29 | P174-160104 | фланец раскол | 1 | ||
| 3 | 31EM-91630 | Клапан регулирующий (распределительный) | 1 |
INCL BKT,BOLT
|
|
| 30 | 31EM-91640 | Трубка в сборе | 1 | ||
| 31 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 32 | S109-080126 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 33 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 34 | S109-080256 | Болт с шестигранной головкой (под шестигранник) | 11 | ||
| 34 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | S017-080252 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 36 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 37 | S411-080002 | Шайба пружинная | 6 | ||
| 38 | S411-100002 | Шайба пружинная | 6 | ||
| 39 | 31EM-91650 | BRACKET-CONTROL VV | 1 | ||
| 4 | P603-166032 | HOSE ASSY-THD | 1 | ||
| 4 | P633-166332 | HOSE ASSY-THD FLG | 1 | ||
| 40 | 31EM-91660 | BRACKET-HOSE JOINT | 1 | ||
| 41 | 31EM-91670 | BRACKET-3 WAY JOINT | 1 | ||
| 5 | P603-207032 | HOSE ASSY-THD | 1 | ||
| 5 | P633-207332 | HOSE ASSY-THD FLG | 1 | ||
| 50 | @ | PORT RELIEF VALVE | 1 |
SEE 2474,75
|
|
| 51 | @ | SWITCH-BREAKER | 1 |
SEE 2474,75
|
|
| 52 | @ | PORT RELIEF VALVE | 1 |
SEE 2474,75
|
|
| 6 | P663-166323 | HOSE ASSY-THD 90 FLG | 1 | ||
| 7 | P623-166022 | Шланг в сборе | 1 | ||
| 7 | P613-164017 | HOSE ASSY-THD 0X45 | 1 | ||
| 7 | P603-163019 | HOSE ASSY-THD | 1 | ||
| 9 | P620-042026 | Шланг в сборе | 1 |
