Топливная система экскаватора колесного Hyundai R200W-7
Топливная система экскаватора колесного Hyundai R200W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1070
Наименование:FUEL SYSTEM
Версия:2011.10.30 REV.11K

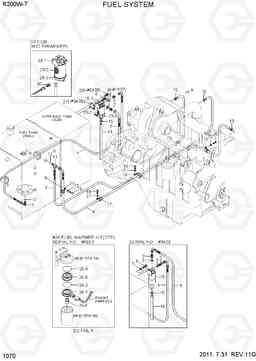

FUEL SYSTEM R200W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P020-110003 | Колено 90 | 1 | ||
| 10 | S520-015000 | Зажим | 3 | ||
| 12 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 14 | 11N8-50111 | Рукав высокого давления (РВД) | 1 | ||
| 14 | 11N8-50112 | Рукав высокого давления (РВД) | 1 | ||
| 14 | 11N1-50020 | Рукав высокого давления (РВД) | 1 | ||
| 14 | 11M8-50030 | Рукав высокого давления (РВД) | 1 | ||
| 15 | 11EM-52320 | Сепаратор влагоотделителя | 1 | ||
| 15 | 11LB-20300 | Предварительный фильтр в сборе | 1 | ||
| 15 | 11NB-70400 | Предварительный фильтр в сборе | 1 |
W/ F/WARMER
|
|
| 15-1 | 11LD-20240 | Головка фильтра | 1 | ||
| 15-2 | 11LB-20310 | Элемент фильтра топливного | 1 | ||
| 15-3 | 11LD-20260 | Чаша в сборе ж / ручки | 1 | ||
| 15-3 | 11NB-70410 | Чаша в сборе ж / нагревателя | 1 | ||
| 15-3-1 | 11NB-70420 | Ручка сливного прокладка | 1 |
NOT SHOWN
|
|
| 16 | S543-340002 | Зажим трубки | 1 | ||
| 17 | S543-200002 | Зажим трубки | 2 | ||
| 18 | S017-100162 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 19 | 31E7-0315 | Зажим | 1 | ||
| 2 | 11N6-50010 | Соединитель | 2 | ||
| 2 | 11NA-50040 | Соединитель | 2 | ||
| 2 | 11QB-50040 | Соединитель | 2 | ||
| 20 | S017-120162 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 21 | S403-102002 | Плоская шайба | 3 | ||
| 22 | S403-122002 | Плоская шайба | 1 | ||
| 26 | 11N9-70410 | FUEL WARMER KIT | 1 |
OPTION
|
|
| 26-1 | 392702300 | HEATER | 1 | ||
| 26-2 | 392666000 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 26-4 | 391902500 | Прокладка | 1 | ||
| 26-5 | 393458800 | Адаптер | 1 | ||
| 27 | 11N8-53040 | Кронштейн | 1 | ||
| 28 | S035-082022 | Болт | 2 | ||
| 29 | 11LB-20300 | Предварительный фильтр в сборе | 2 |
W/O F/WARMER
|
|
| 29-1 | 11LD-20240 | Головка фильтра | 1 | ||
| 29-2 | 11LB-20310 | Элемент фильтра топливного | 1 | ||
| 29-3 | 11LD-20260 | Чаша в сборе ж / ручки | 1 | ||
| 3 | P392-140000 | Шайба медная | 2 | ||
| 3 | P392-160000 | Шайба медная | 2 | ||
| 30 | 11N8-50070 | Пробка (заглушка) | 2 |
W/O F/WARMER
|
|
| 4 | 11EG-52011 | Шланг топливный | 1 | ||
| 5 | 11N7-50010 | Рукав высокого давления (РВД) | 1 | ||
| 5 | 11N7-50011 | Шланг топливный | 1 | ||
| 6 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 6 | S035-083022 | Болт | 2 | ||
| 7 | S403-082002 | Плоская шайба | 2 | ||
| 8 | 11N7-50030 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 11N7-50020 | Шланг топливный | 1 | ||
| N11 | P310-080408 | Тройник тип филиал | 1 | ||
| N26-6 | @ | INSERT | 1 |
