PILOT HYD PIPING(CONTROL 2) экскаватора колесного Hyundai R200W-7

Код подсистемы:3210

Наименование:PILOT HYD PIPING(CONTROL 2)

Версия:2007. 4.30 REV.7D

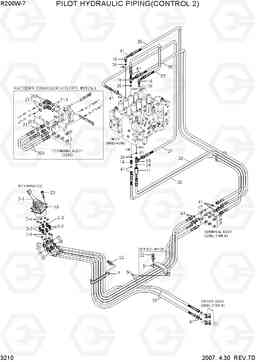

PILOT HYD PIPING(CONTROL 2) R200W-7

Поз.	Код	Наименование	Кол	Прим.
10	31N6-22030	TEE-SWIVEL NUT	1
10	X840-525151	Переходник	1
11	31N6-22100	VALVE-SHOCKLESS	1
11	31N6-22360	VALVE-SHOCKLESS	1
14	P010-110013	Соединитель	1
14	X500-110013	Разъем	1
16	P020-110012	Колено 90	2
16	X520-110012	Штуцер 90 orfs	2
18	P320-060404	TEE-RUN TYPE	1
18	X820-065151	Тройник	1
19	31M6-51061	Шайба	1
2	31N6-20210	RCV SUB ASSY-RH	1	WITH FITTING
2	31N6-25210	RCV SUB ASSY-RH	1	WITH FITTING
2-1	@	RCV LEVER	1	SEE 4120
2-2	P010-110002	Соединитель	5
2-2	X500-110001	Разъем	5
2-3	31EK-20100	FILTER-LAST GUARD	1
2-3	31N6-25060	фильтр последний охранник	1
2-4	S631-011004	Кольцо уплотнительное (О-кольцо)	6
2-5	S621-011001	Кольцо уплотнительное (О-кольцо)	6
200	@	PATTERN CHANGER KIT	1	OPT, PATT VALVE
204	P910-042008	Шланг в сборе	2	OPT, PATT VALVE
205	X500-110001	Разъем	2	OPT, PATT VALVE
206	X520-110001	Штуцер 90 orfs	2	OPT, PATT VALVE
210	S631-011004	Кольцо уплотнительное (О-кольцо)	4	OPT, PATT VALVE
211	S621-011001	Кольцо уплотнительное (О-кольцо)	4	OPT, PATT VALVE
22	S037-102522	Болт	2
22	S037-102526	Болт	1
23	Z175-063036	SCREW-W/WASHER	4
23	S035-063046	Болт	4
24	S621-012001	Кольцо уплотнительное (О-кольцо)	1
26	S631-014004	Кольцо уплотнительное (О-кольцо)	5
27	P400-042014	Шланг в сборе	1
27	X400-042014	Шалнг	1
28	P400-042024	Шланг в сборе	2
28	X400-042024	Шланг в сборе	2
30	P400-042034	Шланг в сборе	2
30	X400-042034	Шланг в сборе	2
33	P850-042028	шланг в сборе син 0x45	2
33	X410-042028	Шалнг	2
34	P850-042036	шланг в сборе син 0x45	4
34	X410-042036	Шланг в сборе	4
37	P420-042010	Шланг в сборе	1
37	X420-042010	Шланг в сборе	1
41	S621-011001	Кольцо уплотнительное (О-кольцо)	18
5	31E9-10410	Зажим	1
7	31E7-0312	Зажим	1
