PILOT HYD PIPING(CONTROL 4, #0490-) экскаватора колесного Hyundai R200W-7
PILOT HYD PIPING(CONTROL 4, #0490-) экскаватора колесного Hyundai R200W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3225
Наименование:PILOT HYD PIPING(CONTROL 4, #0490-)
Версия:2012.9.30 REV.12J

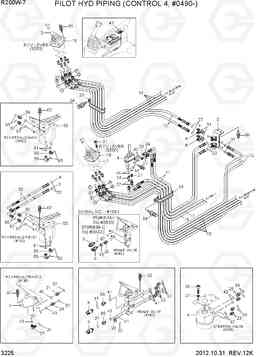

PILOT HYD PIPING(CONTROL 4, #0490-) R200W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | RCV SUB ASSY-LH | 1 |
SEE 3200
|
|
| 10 | P392-120000 | Шайба медная | 2 | ||
| 10 | P392-120000 | Шайба медная | 1 | ||
| 11 | X410-042024 | Шалнг | 2 | ||
| 12 | X410-042026 | Шалнг | 2 | ||
| 13 | X410-042028 | Шалнг | 2 | ||
| 14 | X410-042036 | Шланг в сборе | 4 | ||
| 15 | X410-042038 | Шланг в сборе | 4 | ||
| 16 | X420-042056 | Шланг в сборе | 1 | ||
| 17 | X420-042066 | Шланг в сборе | 1 | ||
| 18 | 31M6-51061 | Шайба | 2 | ||
| 19 | 31E7-0309 | Зажим | 1 | ||
| 2 | @ | RCV SUB ASSY-RH | 1 |
SEE 3200
|
|
| 20 | 31E7-0312 | Зажим | 1 | ||
| 21 | X500-110001 | Разъем | 2 | ||
| 22 | X500-110002 | Разъем | 4 | ||
| 23 | X500-310003 | Разъем | 2 | ||
| 24 | X511-104512 | Соединитель | 2 | ||
| 25 | 31N5-30050 | Соединитель | 2 | ||
| 26 | 31EE-30061 | Соединитель | 2 | ||
| 26 | 31EE-30061 | Соединитель | 1 | ||
| 27 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 28 | X520-110002 | Штуцер 90 orfs | 2 | ||
| 29 | 31N6-25060 | фильтр последний охранник | 2 | ||
| 3 | @ | ACCELERATOR PEDAL | 1 |
SEE 4130
|
|
| 30 | S035-062026 | Болт | 3 | ||
| 31 | S035-063046 | Болт | 8 | ||
| 32 | S035-083026 | Болт | 4 | ||
| 33 | S035-083526 | Болт | 2 | ||
| 34 | S037-102526 | Болт | 4 | ||
| 35 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | S403-10100B | Плоская шайба | 4 | ||
| 37 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 19 | ||
| 37 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 20 | ||
| 37 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 21 | ||
| 38 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 39 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | @ | RCV LEVER | 1 |
SEE 3220
|
|
| 40 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 41 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 42 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 47 | 21E6-30540 | рубильником | 1 | ||
| 48 | 21NB-00200 | Жгут доб | 1 |
2-WAY
|
|
| 5 | @ | CROSS ASSY | 1 |
SEE 3260
|
|
| 50 | X420-042020 | Шланг в сборе | 2 |
2-PIECE BOOM
|
|
| 51 | X840-515151 | Переходник | 2 |
2-PIECE BOOM
|
|
| 52 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 |
2-PIECE BOOM
|
|
| 55 | @ | PEDAL-SINGLE | 1 |
2-WAY, 2-PIECE
|
|
| 56 | X500-110001 | Разъем | 1 |
2-WAY, 2-PIECE
|
|
| 57 | 31N6-25060 | фильтр последний охранник | 1 |
2-WAY, 2-PIECE
|
|
| 58 | X520-110001 | Штуцер 90 orfs | 1 |
2-WAY, 2-PIECE
|
|
| 59 | 31N6-25110 | Колено 90, долго | 1 |
2-WAY, 2-PIECE
|
|
| 6 | @ | STEERING VALVE | 1 |
SEE 4310
|
|
| 60 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 |
2-WAY, 2-PIECE
|
|
| 61 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 |
2-WAY, 2-PIECE
|
|
| 62 | S037-103026 | Болт | 2 |
2-WAY, 2-PIECE
|
|
| 7 | @ | BRAKE VALVE ASSY | 1 |
SEE 4340
|
|
| 8 | 34EA-30160 | Датчик давления (переключатель, реле) | 1 |
WORKING LAMP
|
|
| 8 | 31N4-30160 | Датчик давления (переключатель, реле) | 1 |
WORKING LAMP
|
|
| 8 | 31NA-30160 | Датчик давления (переключатель, реле) | 1 |
WORKING LAMP
|
|
| 85 | 31N6-39130 | Тест разъем | 1 | ||
| 85 | 31N6-39130 | Тест разъем | 2 | ||
| 9 | 31L7-40030 | Датчик давления (переключатель, реле) | 1 |
STOP LAMP
|
|
| 9 | 31L7-41030 | Датчик давления (переключатель, реле) | 1 |
STOP LAMP
|
|
| 9 | 31Q4-40560 | Датчик давления (переключатель, реле) | 1 |
STOP LAMP
|
|
| 9 | 31Q4-40840 | Датчик давления (переключатель, реле) | 1 |
STOP LAMP
|
