PILOT HYD PIPING(BASE 2) экскаватора колесного Hyundai R200W-7
PILOT HYD PIPING(BASE 2) экскаватора колесного Hyundai R200W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3240
Наименование:PILOT HYD PIPING(BASE 2)
Версия:2008. 7.31 REV.8G

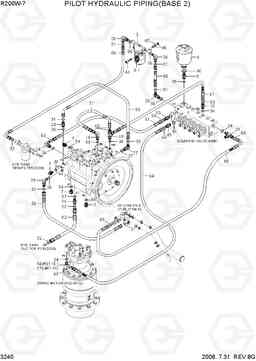

PILOT HYD PIPING(BASE 2) R200W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P010-110002 | Соединитель | 2 | ||
| 10 | X500-110001 | Разъем | 2 | ||
| 14 | P020-110001 | Колено 90 | 2 | ||
| 14 | X520-110001 | Штуцер 90 orfs | 3 | ||
| 17 | X530-110001 | Штуцер | 1 | ||
| 19 | P310-040404 | TEE-BRANCH TYPE | 1 | ||
| 19 | X810-045151 | Тройник б / тип, ORFS | 1 | ||
| 21 | P320-040604 | TEE-RUN TYPE | 1 | ||
| 21 | 31N3-22140 | TEE-ORFS | 1 | ||
| 23 | X500-110003 | Разъем | 1 | ||
| 24 | X500-110004 | Разъем | 1 | ||
| 26 | X520-110003 | Штуцер 90 orfs | 3 | ||
| 27 | X520-110004 | Штуцер 90 orfs | 1 | ||
| 29 | X520-110013 | Штуцер 90 orfs | 1 | ||
| 3 | 31E3-0017 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 3-1 | 31E3-0018 | Элемент фильтра пилотного, гидравлики | 1 | ||
| 31 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 32 | S621-018001 | О кольцо | 4 | ||
| 34 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| 35 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 36 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 37 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 31E3-3187 | Гидроаккумулятор | 1 | ||
| 40 | P391-080000 | Шайба медная | 1 | ||
| 40 | X321-021001 | ред кольцо | 1 | ||
| 44 | S109-060756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 45 | 31EL-20100 | PAD-RUBBER | 2 | ||
| 46 | S403-062002 | Плоская шайба | 4 | ||
| 49 | P101-104044 | CONNECTOR-LONG | 1 | ||
| 49 | X511-104514 | Соединитель | 1 | ||
| 52 | P930-122012 | Шланг в сборе | 1 | ||
| 53 | P930-122017 | Шланг в сборе | 1 | ||
| 55 | P910-082010 | Шланг в сборе | 1 |
STD
|
|
| 55 | P910-082012 | Шланг в сборе | 1 |
STD
|
|
| 55 | P910-082010 | Шланг в сборе | 1 |
PRE HEATER
|
|
| 56 | P920-082016 | Шланг в сборе | 1 |
STD
|
|
| 56 | P920-082013 | Шланг в сборе | 1 |
PRE HEATER
|
|
| 58 | P930-082046 | Шланг в сборе | 1 | ||
| 61 | P400-042017 | Шланг в сборе | 2 | ||
| 61 | X400-042017 | Шланг в сборе | 2 | ||
| 63 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 64 | P400-042048 | Шланг в сборе | 1 | ||
| 64 | X400-042048 | Шалнг | 1 | ||
| 66 | P400-062042 | Шланг в сборе | 1 | ||
| 66 | X400-062042 | Шланг в сборе | 1 | ||
| 7 | 31EK-11130 | COUPLING-SCREW | 4 | ||
| 71 | P420-042010 | Шланг в сборе | 1 | ||
| 71 | X420-042010 | Шланг в сборе | 1 | ||
| 71 | X420-042009 | Шланг в сборе | 1 | ||
| 83 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 9 | 31E9-20060 | Фиттинг | 1 | ||
| 9 | 31N6-24200 | Соединитель | 1 |
