Гидроразводка трансмиссии (силовой передачи) 1 (-#1148) экскаватора колесного Hyundai R200W-7
Гидроразводка трансмиссии (силовой передачи) 1 (-#1148) экскаватора колесного Hyundai R200W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3300
Наименование:POWER TRAIN HYD PIPING 1(-#1148)
Версия:2009. 3.25 REV.9C

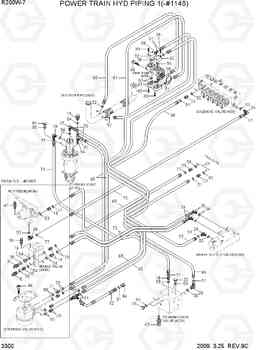

POWER TRAIN HYD PIPING 1(-#1148) R200W-7

Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
13 | 31EK-11130 | COUPLING-SCREW | 1 | ||
16 | 31EE-30061 | Соединитель | 2 | ||
18 | P010-110002 | Соединитель | 2 | ||
18 | X500-110001 | Разъем | 2 | ||
19 | P010-110003 | Соединитель | 2 | ||
19 | X500-110002 | Разъем | 2 | ||
21 | P010-310005 | Соединитель | 2 | ||
21 | 31N5-30050 | Соединитель | 2 | ||
22 | X500-110003 | Разъем | 2 | ||
23 | X500-310003 | Разъем | 2 | ||
24 | P020-110001 | Колено 90 | 2 | ||
24 | X520-110001 | Штуцер 90 orfs | 2 | ||
25 | P020-110002 | Колено 90 | 3 | ||
25 | X520-110002 | Штуцер 90 orfs | 3 | ||
26 | P020-110012 | Колено 90 | 1 | ||
26 | X520-110012 | Штуцер 90 orfs | 1 | ||
28 | X520-110003 | Штуцер 90 orfs | 1 | ||
29 | 31N8-40310 | Колено 90, ORFS, долго | 1 | ||
30 | 31N4-22110 | TEE | 1 | ||
30 | 31N5-30040 | TEE | 1 | ||
31 | 31EA-02260 | Фланец | 2 | ||
31 | 31N6-30070 | Фланец | 2 | ||
32 | 31EA-30110 | FLANGE-CONNECTOR | 2 | ||
32 | 31N6-30080 | Фланец | 2 | ||
33 | P220-110102 | Заглушка | 3 | ||
34 | P220-110104 | Заглушка | 1 | ||
35 | P392-120000 | Шайба медная | 2 | ||
38 | S015-060352 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
38 | S015-060356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
39 | S015-060402 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
39 | S015-060406 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
41 | S035-062026 | Болт | 3 | ||
42 | S037-122522 | Болт | 3 | ||
42 | S037-122526 | Болт | 3 | ||
43 | S105-060256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
43 | S109-060556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
44 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
45 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
48 | S411-060002 | Шайба пружинная | 8 | ||
50 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
51 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
51 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
52 | S621-018001 | О кольцо | 2 | ||
52 | S621-021001 | О кольцо | 2 | ||
53 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
53 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
54 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 11 | ||
54 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
55 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
56 | S631-022001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
56 | S631-022004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
57 | S631-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
57 | S631-025004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
58 | 154916 | прокладка зубчатый насос | 1 | ||
59 | S035-083026 | Болт | 4 | ||
60 | 31N6-30031 | Рукав высокого давления (РВД) | 1 | ||
60 | P933-162026 | Шланг в сборе | 1 | ||
61 | 31N6-30041 | Рукав высокого давления (РВД) | 1 | ||
61 | P933-162028 | Шланг в сборе | 1 | ||
62 | 31N6-30050 | Рукав высокого давления (РВД) | 1 | ||
62 | P930-083065 | Шланг в сборе | 1 | ||
62 | P930-085065 | Шланг в сборе | 1 | ||
63 | 31N6-30060 | Рукав высокого давления (РВД) | 1 | ||
63 | P930-083080 | Шланг в сборе | 1 | ||
63 | P930-085080 | Шланг в сборе | 1 | ||
65 | P910-082042 | Шланг в сборе | 1 | ||
66 | P910-082062 | Шланг в сборе | 1 | ||
68 | P600-064044 | HOSE ASSY-THD 0X0 | 2 | ||
68 | P910-064044 | Шланг в сборе | 2 | ||
68 | P910-066044 | Шланг в сборе | 2 | ||
69 | P400-042053 | Шланг в сборе | 1 | ||
69 | X400-042053 | Шалнг | 1 | ||
69 | X400-042049 | Шалнг | 1 | ||
70 | P400-042079 | Шланг в сборе | 1 | ||
70 | X400-042079 | Шалнг | 1 | ||
72 | P400-062061 | Шланг в сборе | 2 | ||
72 | X400-062061 | Шалнг | 2 | ||
72 | P910-066061 | Шланг в сборе | 2 | ||
73 | P420-042050 | Шланг в сборе | 1 | ||
73 | X420-042050 | Шланг в сборе | 1 | ||
77 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
77 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
78 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
78 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
8 | 34EA-30160 | Датчик давления (переключатель, реле) | 1 |
WORKING LAMP
|
|
82 | P930-087008 | Шланг в сборе | 1 | ||
83 | X840-535353 | Переходник | 1 | ||
84 | X700-100104 | Заглушка | 1 | ||
85 | 31N6-39130 | Тест разъем | 1 | ||
9 | 31L7-40030 | Датчик давления (переключатель, реле) | 1 |
STOP LAMP
|
