Гидроразводка трансмиссии (силовой передачи) 1 (#1149-) экскаватора колесного Hyundai R200W-7
Гидроразводка трансмиссии (силовой передачи) 1 (#1149-) экскаватора колесного Hyundai R200W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3320
Наименование:POWER TRAIN HYD PIPING 1(#1149-)
Версия:2010. 9.30 REV.10J

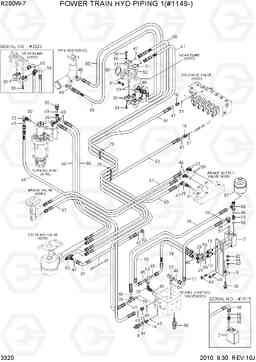

POWER TRAIN HYD PIPING 1(#1149-) R200W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | POWER TRAIN HYD PIPING | 1 | ||
| 10 | 31N6-30130 | Трансфер чай, S / гайка | 1 | ||
| 13 | 31N4-31280 | Соединитель | 2 | ||
| 14 | 31L7-30170 | Соединитель | 1 | ||
| 15 | X500-110001 | Разъем | 1 | ||
| 16 | X500-110003 | Разъем | 2 | ||
| 18 | X500-210005 | Разъем | 1 | ||
| 2 | 31N4-30130 | Клапан TCV | 1 | ||
| 2-1 | ZGAQ-04651 | Соленоид (электромагнитная катушка) | 1 |
NOT SHOWN
|
|
| 20 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 21 | X520-110002 | Штуцер 90 orfs | 3 | ||
| 22 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 24 | X520-210004 | Штуцер 90 orfs | 1 | ||
| 25 | 31N8-40310 | Колено 90, ORFS, долго | 1 | ||
| 26 | 31N5-30040 | TEE | 1 | ||
| 27 | X810-085253 | Тройник б / тип, ORFS | 1 | ||
| 28 | X820-085253 | Тройник | 1 | ||
| 29 | X840-525251 | Переходник | 2 | ||
| 30 | 31N6-30070 | Фланец | 2 | ||
| 30 | 31N6-30071 | фланцевый разъем | 2 | ||
| 30 | 31Q6-30100 | Трубка | 2 | ||
| 31 | 31N6-30080 | Фланец | 2 | ||
| 31 | 31N6-30081 | фланцевый разъем | 2 | ||
| 34 | P392-120000 | Шайба медная | 1 | ||
| 35 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 36 | S015-060406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 38 | S037-103056 | Болт барашек / шестигранная шайба | 5 | ||
| 39 | S109-060556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 39 | S109-060306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 40 | S109-080506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 41 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 42 | S205-101006 | Гайка | 3 | ||
| 43 | S403-10100B | Плоская шайба | 6 | ||
| 44 | S411-100006 | Шайба пружинная | 6 | ||
| 45 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 46 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 47 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 48 | S621-021001 | О кольцо | 4 | ||
| 48 | S621-021001 | О кольцо | 4 | ||
| 49 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 50 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 51 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 52 | S631-022004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 53 | S631-025004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 56 | Y161-016001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 57 | Y161-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 58 | 154916 | прокладка зубчатый насос | 1 | ||
| 59 | P933-162026 | Шланг в сборе | 2 | ||
| 59 | P933-162025 | Шланг в сборе | 2 | ||
| 60 | P930-085065 | Шланг в сборе | 1 | ||
| 61 | P930-085080 | Шланг в сборе | 1 | ||
| 63 | P910-082042 | Шланг в сборе | 1 | ||
| 64 | P910-082057 | Шланг в сборе | 1 | ||
| 66 | P910-066044 | Шланг в сборе | 2 | ||
| 67 | P910-066061 | Шланг в сборе | 2 | ||
| 69 | X400-042048 | Шалнг | 1 | ||
| 74 | X420-042005 | Шалнг | 1 | ||
| 74 | P930-042005 | Шланг в сборе | 1 | ||
| 75 | X420-042008 | Шланг в сборе | 1 | ||
| 75 | P930-042008 | Шланг в сборе | 1 | ||
| 77 | X420-062008 | Шланг в сборе | 1 | ||
| 77 | P930-062008 | Шланг в сборе | 1 | ||
| 78 | X420-062011 | Шланг в сборе | 1 | ||
| 78 | P930-062011 | Шланг в сборе | 1 | ||
| 78 | P910-062010 | Шланг в сборе | 1 | ||
| 79 | S551-050203 | Зажим | 10 | ||
| 8 | 31N4-30150 | Датчик давления (переключатель, реле) | 1 |
T/M WARNING
|
|
| 80 | S411-060006 | Шайба пружинная | 8 | ||
| 81 | P930-087008 | Шланг в сборе | 1 | ||
| 82 | X840-535353 | Переходник | 1 | ||
| 83 | X700-100104 | Заглушка | 1 | ||
| 84 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 85 | P933-162028 | Шланг в сборе | 1 | ||
| 85 | P933-162027 | Шланг в сборе | 1 | ||
| 86 | S015-060356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 87 | 31E3-3187 | Гидроаккумулятор | 1 | ||
| 88 | 31N4-22330 | тройник R / тип, поворотный | 1 | ||
| 9 | 31N6-30140 | BRACKET-TCV | 1 |
