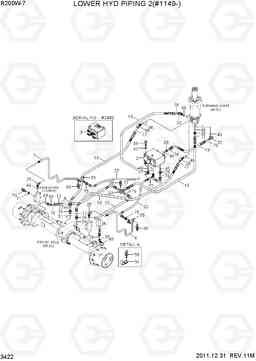

LOWER HYD PIPING 2(#1149-) экскаватора колесного Hyundai R200W-7

Код подсистемы:3422

Наименование:LOWER HYD PIPING 2(#1149-)

Версия:2011.12.31 REV.11M

LOWER HYD PIPING 2(#1149-) R200W-7

Поз.	Код	Наименование	Кол	Прим.
*	@	LOWER PIPING	1
12	P933-043024	Шланг в сборе	2
13	P933-042015	Шланг в сборе	1
16	P923-063022	Шланг в сборе	1
18	P923-066033	Шланг в сборе	2
19	P933-042017	Шланг в сборе	1
22	P933-067010	Шланг в сборе	2
23	31N5-41030	Тройник mountingg	1
25	31E3-3175	Колено 90	2
26	X500-210006	Разъем	2
29	X500-110001	Разъем	2
3	81E3-0014	замок клапан	1
3	31Q4-43610	замок клапан	1
30	X500-110002	Разъем	2
32	X810-065151	Тройник б / тип, ORFS	1
33	X530-110012	Штуцер	1
37	X520-110002	Штуцер 90 orfs	2
38	X530-110002	Штуцер	2
39	X530-210001	Штуцер	2
45	S631-011004	Кольцо уплотнительное (О-кольцо)	2
46	S631-014004	Кольцо уплотнительное (О-кольцо)	9
49	Y161-014001	Кольцо уплотнительное (О-кольцо)	1
51	Y161-018001	Кольцо уплотнительное (О-кольцо)	2
54	31L7-10190	Зажим трубки	2
55	31E4-3097	STRAP	2
58	S037-102526	Болт	4
59	S015-080806	Болт с шестигранной головкой (под шестигранник)	2
6	31N6-41140BG	Трубка в сборе	1
60	S035-082026	Болт	4
63	S411-080006	Шайба пружинная	2
7	31N6-41150BG	Трубка в сборе	1
70	S018-22075D	Болт с шестигранной головкой (под шестигранник)	8
71	S441-220006	Шайба	8
75	31N4-41130	Разъем	2
76	S621-011001	Кольцо уплотнительное (О-кольцо)	8
77	S621-012001	Кольцо уплотнительное (О-кольцо)	8
