FRONT OUTRIGGER HYD PIPING экскаватора колесного Hyundai R200W-7

Код подсистемы:3430

Наименование:FRONT OUTRIGGER HYD PIPING

Версия:2007.12.31 REV.7M

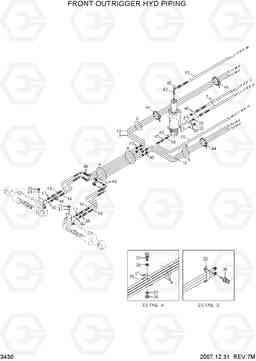

FRONT OUTRIGGER HYD PIPING R200W-7

Поз.	Код	Наименование	Кол	Прим.
10	P923-087035	Шланг в сборе	2
13	P613-067014	HOSE ASSY-THD 0X45	2
13	P613-067011	HOSE ASSY-THD 0X45	2
13	P623-067011	Шланг в сборе	2
13	P933-067011	Шланг в сборе	2
14	P613-067016	HOSE ASSY-THD 0X45	2
14	P613-067013	HOSE ASSY-THD 0X45	2
14	P623-067013	Шланг в сборе	2
14	P933-067013	Шланг в сборе	2
15	P413-042028	HOSE ASSY-COMP 0X45	1
15	P923-042028	Шланг в сборе	1
16	P423-042035	Шланг в сборе	1
16	P933-042035	Шланг в сборе	1
17	P010-110003	Соединитель	4
17	X500-110002	Разъем	4
18	P010-110013	Соединитель	1
18	X500-110013	Разъем	1
22	P220-110102	Заглушка	4
23	P220-110103	Заглушка	1
25	X500-110003	Разъем	2
28	31E4-3030	Трубный зажим	2
30	31EM-45320	Зажим	2
31	31EK-70490	прокладка зажим	2
33	S017-101202	Болт с шестигранной головкой (под шестигранник)	2
33	S017-101206	Болт с шестигранной головкой (под шестигранник)	2
34	S037-102022	Болт	4
34	S037-102026	Болт	4
36	S205-101006	Гайка	2
37	S403-10100B	Плоская шайба	2
38	S411-100006	Шайба пружинная	2
4	31N6-70330	Трубка в сборе	4
4	31N6-70331	Трубка в сборе	4
4	31N6-70331BG	Трубка в сборе	4
40	S621-014001	Кольцо уплотнительное (О-кольцо)	6
41	S631-011004	Кольцо уплотнительное (О-кольцо)	4
42	S631-014004	Кольцо уплотнительное (О-кольцо)	5
43	S631-018004	Кольцо уплотнительное (О-кольцо)	3
44	S552-102370	Зажим	10
45	S621-011001	Кольцо уплотнительное (О-кольцо)	2
46	S621-012001	Кольцо уплотнительное (О-кольцо)	8
7	31N6-70150	Рукав высокого давления (РВД)	2
9	P923-087034	Шланг в сборе	2
