QUICK CLAMP(HOOK TYPE 2, -#1348) экскаватора колесного Hyundai R200W-7
QUICK CLAMP(HOOK TYPE 2, -#1348) экскаватора колесного Hyundai R200W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3455
Наименование:QUICK CLAMP(HOOK TYPE 2, -#1348)
Версия:2008. 6.30 REV.8F

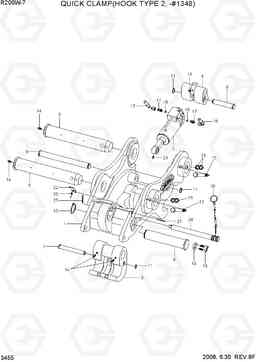

QUICK CLAMP(HOOK TYPE 2, -#1348) R200W-7
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31N6-95710 | QUICK CLAMP ASSY | 1 |
SEE 3455A
|
|
1 | XKBP-00046 | BODY ASSY | 1 | ||
10 | XKBP-00054 | Кольцо стопорное | 1 | ||
11 | XKBP-00010 | Кольцо стопорное | 3 | ||
12 | XKBP-00055 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
13 | XKBP-00014 | Гайка | 4 | ||
14 | XKBP-00015 | Масленка | 5 | ||
15 | XKBP-00016 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
16 | XKBP-00056 | заглушка | 1 | ||
17 | XKBP-00057 | Адаптер | 2 | ||
18 | XKBP-00019 | Кольцо уплотнительное (О-кольцо) | 2 | ||
19 | XKBP-00058 | Шланг | 2 | ||
2 | @ | CYLINDER-QUICK CLAMP | 1 |
SEE 3456
|
|
20 | XKBP-00021 | Пружина | 1 | ||
21 | XKBP-00022 | Палец | 1 | ||
22 | XKBP-00023 | Стопор | 1 | ||
23 | XKBP-00024 | Масленка | 1 | ||
24 | XKBP-00059 | Стопор пальца | 1 | ||
25 | XKBP-00026 | контактный оснастки | 1 | ||
26 | XKBP-00060 | WIRE ASSY | 1 | ||
3 | XKBP-00047 | HOOK | 1 | ||
4 | XKBP-00048 | LOCK | 1 | ||
5 | XKBP-00049 | PIN-BRACKET | 2 | ||
6 | XKBP-00050 | PIN-HOOK | 1 | ||
7 | XKBP-00051 | шарнирным | 1 | ||
8 | XKBP-00052 | шарнирным | 1 | ||
9 | XKBP-00053 | PIN-LOCK | 1 |
