- SINGLE ACTING MAIN PIPING KIT
SINGLE ACTING MAIN PIPING KIT экскаватора колесного Hyundai R200W-7
SINGLE ACTING MAIN PIPING KIT экскаватора колесного Hyundai R200W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3720
Наименование:SINGLE ACTING MAIN PIPING KIT
Версия:2006.10.31 REV.6K

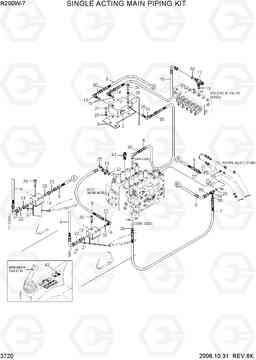

SINGLE ACTING MAIN PIPING KIT R200W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | 1 |
SEE 3700/3710
|
||
| *-1 | @ | 1 |
SEE 3700/3710
|
||
| *-11 | @ | S/ACT MAIN PIPING KIT | 1 |
SEE 3700/3710
|
|
| *-12 | @ | 1 | |||
| 1 | 31EM-91540 | Совместное сборе шланг | 2 | ||
| 10 | P420-042017 | Шланг в сборе | 1 | ||
| 10 | P910-042017 | Шланг в сборе | 1 | ||
| 11 | P173-160104 | фланец гидрокси, сплит | 1 | ||
| 12 | X500-110005 | Разъем | 1 | ||
| 13 | X500-110021 | Разъем | 2 | ||
| 14 | P020-110001 | Колено 90 | 2 | ||
| 14 | X520-110001 | Штуцер 90 orfs | 2 | ||
| 15 | E131-0603 | Колено 90 | 1 | ||
| 15 | 31N6-25110 | Колено 90, долго | 1 | ||
| 16 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 17 | P320-040404 | TEE-RUN TYPE | 1 | ||
| 17 | X820-045151 | Тройник | 1 | ||
| 18 | 32E6-10460 | TEE-SWEVEL NUT | 1 | ||
| 18 | X840-515151 | Переходник | 1 | ||
| 19 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 2 | 31N6-91230D | Электромагнитный ВВЛ выключатель | 1 | ||
| 2-1 | XKBN-00192 | Катушка выключателя золь | 1 |
NOT SHOWN
|
|
| 20 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 21 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 22 | S621-021001 | О кольцо | 5 | ||
| 23 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 24 | S109-080456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28 | S411-080006 | Шайба пружинная | 2 | ||
| 29 | S411-100002 | Шайба пружинная | 2 | ||
| 29 | S411-100006 | Шайба пружинная | 2 | ||
| 3 | 31N6-93230 | Кронштейн золь ВВЛ | 1 | ||
| 30 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 4 | P973-166328 | HOSE ASSY-ORFS,FLG 0X90 | 2 | ||
| 41 | 31EM-10060 | PORT RELIEF VALVE | 1 |
210bar
|
|
| 42 | 21E6-30540 | рубильником | 1 | ||
| 5 | 31N6-93220 | Рукав высокого давления (РВД) | 1 | ||
| 6 | P913-163021 | Шланг в сборе | 1 | ||
| 7 | P400-042024 | Шланг в сборе | 1 | ||
| 7 | P910-042024 | Шланг в сборе | 1 | ||
| 8 | P400-042044 | HOSE ASSY-COMPACT | 1 | ||
| 8 | P910-042044 | Шланг в сборе | 1 | ||
| 9 | P420-042040 | Шланг в сборе | 1 | ||
| 9 | P930-042040 | Шланг в сборе | 1 |
