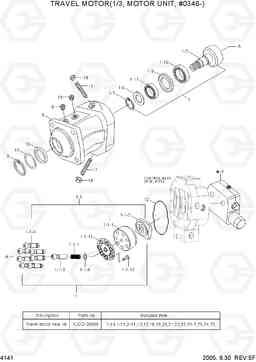

TRAVEL MOTOR(1/3, MOTOR UNIT, #0346-) экскаватора колесного Hyundai R200W-7

Код подсистемы:4141

Наименование:TRAVEL MOTOR(1/3, MOTOR UNIT, #0346-)

Версия:2005. 6.30 REV.5F

TRAVEL MOTOR(1/3, MOTOR UNIT, #0346-) R200W-7

Поз.	Код	Наименование	Кол	Прим.
*-2	@	CONTROL ASSY	1	SEE 4151,61
*	31N6-45011	Гидромотор хода	1	*-1,*-2,*-3
*	31N6-45012	Гидромотор хода	1	*-1,*-2,*-3
*-1	@	MOTOR UNIT	1
*-3	@	COUNTER BALANCE VLV	1	SEE 4166
1	XJDD-00109	Качающийся узел	1
1-1	XJDD-00121	поворотный гидрокси раздел	1
1-1-1	XJDD-00140	цилиндр	1
1-1-11	XJDD-00151	пластина держателя	1
1-1-12	XJDD-00635	Болт	14
1-1-2	XJDD-00141	CONTROL LENS	1
1-1-3	XJDD-00142	контактный центр	1
1-1-4	XJDD-00634	Поршень	7
1-1-6	XJDD-00144	прокладка (4.5T) регулировка	1
1-1-7	XJDD-00150	пружина	1
1-10	XJDD-00138	Подшипник роликовый	1
1-11	XJDD-00139	Подшипник роликовый	1
1-2	XJDD-00122	Вал приводной (ведущий)	1
1-3	XJDD-00125	Прокладка	1
1-6	XJDD-00128	плита (3.1t) резервное копирование	1
1-7	XJDD-00137	Кольцо	1
11	XJDD-00116	пластины обратно	1
13	XJDD-00118	SCREW-LOCKING	1
17	XJDD-00111	контактный с резьбой	2
5	XJDD-00636	Картер (корпус)	1
8	XJDD-00308	SCREW-LOCKING	1
9	XJDD-00114	Кольцо	1
K	XJDD-00685	Ремкомплект / комплект уплотнений (ремкомплект)	1	SEE ILLUST
K10	XJDD-00115	Кольцо уплотнения вала	1
K12	XJDD-00117	Кольцо уплотнительное (О-кольцо)	1
K18	XJDD-00120	контргайка печать	2
