DOZER BLADE(FRONT) экскаватора колесного Hyundai R200W-7

Код подсистемы:6435

Наименование:DOZER BLADE(FRONT)

Версия:2007.12.31 REV.7M

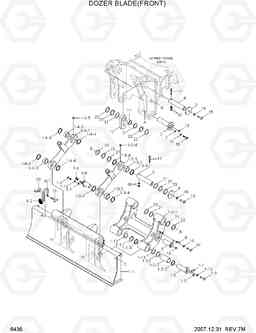

DOZER BLADE(FRONT) R200W-7

Поз.	Код	Наименование	Кол	Прим.
*	@	DOZER BLADE-FRONT	1	FB,RR
*	@	DOZER BLADE-FRONT	1	FB,RB
1	51N6-36000	D/BLADE SUB ASSY-FR	1
1	51N6-36001	D/BLADE SUB ASSY-FR	1
1	51N6-36001BG	D/BLADE SUB ASSY-FR	1
1-1	51N6-36010	BLADE WA-FRONT	1
1-1	51N6-36010BG	BLADE WA-FRONT	1
1-10	S441-120006	Шайба	8
1-11	S390-070120	прокладка тур (0.5T)	6
1-12	S392-070120	прокладка тур (2.0t)	6
1-2	51N6-36310	LINK(A) ASSY-BLADE	1
1-2	51N6-36310BG	LINK(A) ASSY-BLADE	1
1-2-2	51ER-30610	Втулка	4
1-2-3	S700-070206	Кольцо	8
1-3	51N6-36410	LINK(B) ASSY-LH	1
1-3	51N6-36410BG	LINK(B) ASSY-LH	1
1-3-1	51N6-36430BG	LINK(B) WA-LH	1
1-3-2	51ER-30620	Втулка	1
1-3-3	51ER-30630	Втулка	1
1-3-4	S700-070206	Кольцо	4
1-3-5	S652-810002	Масленка	1
1-4	51N6-36420	LINK(B) ASSY-RH	1
1-4	51N6-36420BG	LINK(B) ASSY-RH	1
1-4-1	51N6-36440BG	LINK(B) WA-RH	1
1-4-2	51ER-30620	Втулка	1
1-4-3	51ER-30630	Втулка	1
1-4-4	S700-070206	Кольцо	4
1-4-5	S652-810002	Масленка	1
1-5	51ER-30760	PIN-BLADE(A)	2
1-5	51ER-30761	PIN-BLADE(A)	2
1-5	51ER-30761BG	PIN-BLADE(A)	2
1-6	51ER-30720	PIN-BLADE(B)	2
1-6	51ER-30721	PIN-BLADE(B)	2
1-6	51ER-30721BG	PIN-BLADE(B)	2
1-7	51EK-52560	PLATE-LOCK	6
1-7	51EK-52560BG	PLATE-LOCK	6
1-8	S651-810002	Масленка	4
1-9	S017-120256	Болт с шестигранной головкой (под шестигранник)	8
10	51ER-30560	PLATE-HOOK	2
10	51ER-30560BG	PLATE-HOOK	2
11	51EK-30570	Вставка	2
11	51EK-30570BG	Вставка	2
12	61N8-00330	Шайба	4
13	S651-810002	Масленка	4
14	S017-120256	Болт с шестигранной головкой (под шестигранник)	4
15	S017-120406	Болт с шестигранной головкой (под шестигранник)	8
16	S441-120006	Шайба	8
17	S017-16145D	Болт с шестигранной головкой (под шестигранник)	4
18	S205-161006	Гайка	8
19	S091-100306	Болт крыла	2
2	51ER-30710	PIN-BLADE(A)	2
2	51ER-30711	PIN-BLADE(A)	2
2	51ER-30711BG	PIN-BLADE(A)	2
20	S261-100006	NUT-WING	2
21	S390-070120	прокладка тур (0.5T)	14
22	S391-070120	прокладка тур (1.0T)	14
23	S392-070120	прокладка тур (2.0t)	14
3	51N6-30730	PIN-B/LINK(B)	2
3	51N6-30731	контактный б / ссылка (б)	2
4	51N6-30740	PIN-B/CYL HEAD	2
4	51N6-30741	PIN-B/CYL HEAD	2
5	51N6-30750	PIN-B/CYL ROD	2
5	51N6-30751	PIN-B/CYL ROD	2
5	51N6-30751BG	PIN-B/CYL ROD	2
6	51N6-30500	Светоотражатель (отражатель) в сборе	2
6	51N6-30500BG	Светоотражатель (отражатель) в сборе	2
6-1	51N6-30510	Кронштейн светоотражателя (отражателя)	1
6-1	51N6-30510BG	Кронштейн светоотражателя (отражателя)	1
6-2	51EK-52990	Светоотражатель (отражатель) задний	1
7	51N6-30800	Вставка	4
7	51N6-30800BG	Вставка	4
8	51EK-52560	PLATE-LOCK	2
8	51EK-52560BG	PLATE-LOCK	2
9	51ER-30550	Стопорная шайба (кольцо)	4
9	51ER-30550BG	Стопорная шайба (кольцо)	4
N1-2-1	51N6-36320	LINK(A) WA-BLADE	1
N1-2-1	51N6-36320BG	LINK(A) WA-BLADE	1
N1-3-1	51N6-36430	LINK(B) WA-LH	1
N1-4-1	51N6-36440	LINK(B) WA-RH	1
