RH ELECTRIC экскаватора колесного Hyundai R200W-7A
RH ELECTRIC экскаватора колесного Hyundai R200W-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:RH ELECTRIC
Версия:2010. 9.30 REV.10J

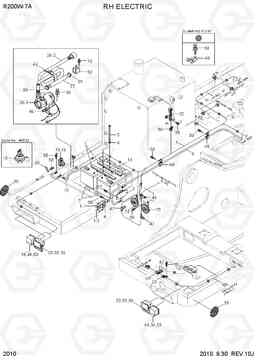

RH ELECTRIC R200W-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21N6-30151 | Электропроводка на раму | 1 | ||
| 1 | 21N6-30152 | Электропроводка на раму | 1 | ||
| 1 | 21N6-30153 | Электропроводка на раму | 1 | ||
| 1-1 | 21N4-01311 | ссылка легкоплавкие (30а) | 1 | ||
| 1-2 | 21N4-01320 | ссылка легкоплавкие (0.5) | 1 | ||
| 1-3 | 21NB-10710 | RESISTOR | 1 |
NOT SHOWN
|
|
| 10 | 21N4-01400 | Кабель | 1 | ||
| 13 | 24L3-01120 | Кабель | 1 | ||
| 14 | S161-040356 | Винт с крестообразным шлицем | 4 | ||
| 15 | 21N4-10441 | Выключатель массы (главный) | 1 | ||
| 15 | 21L7-10500 | Выключатель массы (главный) | 1 | ||
| 16 | 21N5-40350 | DECAL-MASTER SW | 1 | ||
| 16 | 21N4-10451 | Наклейка главный выключатель | 1 | ||
| 16 | 21LD-34180 | Прокладка | 1 | ||
| 2 | 21E6-20270 | Батарея аккумуляторная | 2 | ||
| 20 | S161-040156 | Винт с крестообразным шлицем | 4 | ||
| 23 | 21N4-01130 | плита клип | 1 | ||
| 24 | 21N5-10050 | Звуковой сигнал | 1 | ||
| 24 | 21N5-10051 | Звуковой сигнал | 1 | ||
| 25 | 21N5-10060 | Звуковой сигнал | 1 | ||
| 25 | 21N5-10061 | Звуковой сигнал | 1 | ||
| 26 | 21N6-20311 | FUEL FILLER PUMP | 1 | ||
| 26-1 | 21N6-20301 | насос и электродвигатель в сборе | 1 | ||
| 26-2 | 21EM-46400 | Рукав высокого давления (РВД) | 1 | ||
| 27 | 21N4-20530 | сливной шланг | 1 |
WITH FUEL PUMP
|
|
| 27 | 21N4-20550 | сливной шланг | 1 | ||
| 3 | 21E5-0003 | Реле батареи | 1 | ||
| 32 | 25D1-10640 | Скоба (хомут) | 1 | ||
| 33 | 21EK-10150 | Светоотражатель (отражатель) боковой | 2 | ||
| 34 | 21EK-10351 | LAMP-FLASHER POSITION | 2 | ||
| 35 | 21EK-10120 | LAMP-HEAD | 2 | ||
| 36 | 21EK-10131 | BULB | 2 | ||
| 4 | 21N4-01140 | плита клип | 1 | ||
| 42 | E127-3158 | Группа топливный насос | 1 |
WITH FUEL PUMP
|
|
| 46 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 47 | 21E9-00170 | клип жгут | 10 | ||
| 48 | S593-000902 | клип жгут | 15 | ||
| 48 | S593-000802 | клип жгут | 15 | ||
| 49 | S543-160002 | Зажим трубки | 1 | ||
| 5 | S017-102506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 50 | 21N4-00770 | Скоба (хомут) | 1 |
WITH FUEL PUMP
|
|
| 53 | S411-040002 | Шайба пружинная | 5 | ||
| 54 | S593-000652 | клип жгут | 1 | ||
| 55 | S035-062026 | Болт | 9 | ||
| 56 | S035-082026 | Болт | 10 | ||
| 57 | S035-083026 | Болт | 2 | ||
| 58 | S037-102026 | Болт | 25 | ||
| 59 | S520-032000 | Зажим | 3 |
WITH FUEL PUMP
|
|
| 6 | S403-10200B | Плоская шайба | 2 | ||
| 60 | 21E7-0612 | соединительная пластина | 1 | ||
| 7 | 25D1-10150 | бар батареи | 2 | ||
| 8 | 21N6-21210 | кабель (реле стартера) | 1 | ||
| 9 | 21EA-60490 | Кабель | 1 |
