UPPER HYD PIPING(BASE) экскаватора колесного Hyundai R200W-7A
UPPER HYD PIPING(BASE) экскаватора колесного Hyundai R200W-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE)
Версия:2008. 7.31 REV.8G

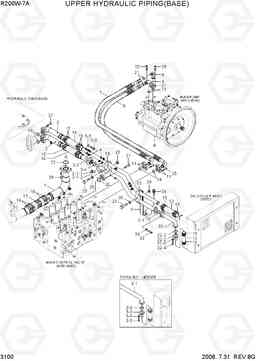

UPPER HYD PIPING(BASE) R200W-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N6-14610 | PIPE ASSY-SUCTION | 1 | ||
| 10 | 31E5-3001 | Трубный зажим | 2 | ||
| 11 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 12 | P760-101030 | HOSE-RUBBER | 1 | ||
| 13 | P760-073025 | Рукав высокого давления (РВД) | 2 | ||
| 13 | 31N8-13090 | Шланг | 2 | ||
| 14 | P760-073020 | Рукав высокого давления (РВД) | 2 | ||
| 14 | 31N8-13080 | Рукав высокого давления (РВД) | 2 | ||
| 15 | S572-640006 | Зажим | 16 | ||
| 16 | 31N6-11190 | Зажим | 4 | ||
| 17 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 18 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 19 | Y172-003004 | О кольцо | 2 | ||
| 19 | Y172-003004 | О кольцо | 3 | ||
| 2 | 31N6-13120 | PIPE ASSY-RETURN | 2 | ||
| 20 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | S621-018001 | О кольцо | 2 | ||
| 22 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | S017-101006 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 24 | S037-123056 | Болт | 2 | ||
| 25 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 27 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 28 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S205-101006 | Гайка | 2 | ||
| 3 | 31N6-1411S | PIPE SUB ASSY | 1 | ||
| 3 | 31N6-14010 | PIPE SUB ASSY | 1 | ||
| 3-1 | 31N6-14110 | Трубка в сборе | 1 | ||
| 3-1 | 31N6-14111 | Трубка в сборе | 1 | ||
| 3-1-1 | X710-100106 | крышка гидрокси, ORFS | 1 | ||
| 3-1-2 | S621-021001 | О кольцо | 1 | ||
| 3-2 | 31ER-11121 | Клапан обратный | 1 | ||
| 3-3 | 31N7-12281 | Клапан обратный | 1 | ||
| 3-4 | Y172-003004 | О кольцо | 2 | ||
| 3-4 | Y172-003004 | О кольцо | 1 | ||
| 3-5 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3-5 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3-6 | S403-12200B | Плоская шайба | 6 | ||
| 3-6 | S403-12200B | Плоская шайба | 3 | ||
| 30 | S403-10100B | Плоская шайба | 2 | ||
| 31 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 32 | 31N6-14020 | PIPE SUB ASSY | 1 | ||
| 32-1 | 31N6-14030 | Трубка в сборе | 1 | ||
| 32-2 | 31ER-11121 | Клапан обратный | 1 | ||
| 32-3 | Y172-003004 | О кольцо | 1 | ||
| 32-4 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 32-5 | S403-12200B | Плоская шайба | 2 | ||
| 33 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 34 | S403-12100B | Плоская шайба | 2 | ||
| 4 | 31N6-14123 | Трубка в сборе | 1 | ||
| 5 | 31N6-15200 | Колено фланцевое | 1 | ||
| 6 | 31N6-13331 | Трубка в сборе | 1 | ||
| 7 | 31N6-14620 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31N6-14630 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 31N6-11180 | BRACKET-RETURN | 1 |
