Гидроцилиндр рукояти экскаватора колесного Hyundai R200W-7A
Гидроцилиндр рукояти экскаватора колесного Hyundai R200W-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4190
Наименование:ARM CYLINDER
Версия:2012.6.30 REV.12F

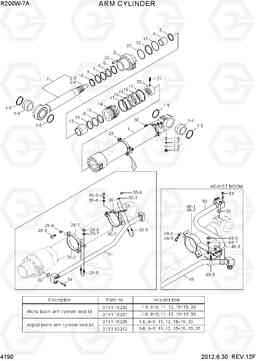

ARM CYLINDER R200W-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31N6-50137 | Гидроцилиндр рукояти в сборе | 1 |
MONO BOOM
|
|
| * | 31N6-50138 | Гидроцилиндр рукояти в сборе | 1 |
MONO BOOM
|
|
| * | 31N6-50139 | Гидроцилиндр рукояти в сборе | 1 |
MONO BOOM
|
|
| * | 31N6-53215 | Гидроцилиндр рукояти в сборе | 1 |
ADJUST BOOM
|
|
| * | 31N6-53216 | Гидроцилиндр рукояти в сборе | 1 |
ADJUST BOOM
|
|
| *-1 | 31Y1-15065 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| *-1 | 31Y1-15067 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| *-1 | 31Y1-44620 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-15075 | Гильза цилиндра атригера | 1 | ||
| 1 | 31Y1-15076 | Гильза цилиндра атригера | 1 | ||
| 1 | 31Y1-15077 | Гильза цилиндра атригера | 1 |
MONO BOOM
|
|
| 1-4 | 31YC-11141 | Втулка поршневого пальца | 2 | ||
| 1-5 | Y000-080200 | Кольцо | 4 | ||
| 1-6 | 31YC-2A070 | Клапан обратный | 1 | ||
| 1-7 | 31YC-99071 | винтовая пружина | 1 | ||
| 1-9 | P220-110103 | Заглушка | 1 | ||
| 10 | Y190-114000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26010 | Кольцо | 1 | ||
| 13 | 31YC-26011 | Кольцо | 1 |
MONO BOOM
|
|
| 13 | 31YC-28030 | Кольцо | 1 |
MONO BOOM
|
|
| 14 | 31Y1-15165 | Поршень | 1 | ||
| 14 | 31Y1-15166 | Поршень | 1 | ||
| 14 | 31Y1-28771 | Поршень | 1 |
MONO BOOM
|
|
| 2 | 31Y1-15125 | Шток в сборе | 1 | ||
| 2 | 31Y1-15126 | Шток в сборе | 1 |
MONO BOOM
|
|
| 20 | 31YC-64060 | Гайка | 1 | ||
| 20 | 31YC-68050 | Гайка | 1 |
MONO BOOM
|
|
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 22 | S109-180904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 22 | S109-180854 | Болт с шестигранной головкой (под шестигранник) | 14 |
MONO BOOM
|
|
| 29 | 31Y1-15175 | BAND ASSY-R | 1 | ||
| 29 | 31Y1-29170 | группа в сборе R | 1 |
MONO BOOM
|
|
| 29-1 | 31Y1-15185 | Хомут | 1 | ||
| 29-2 | 31YC-18635 | Хомут | 1 | ||
| 29-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29-4 | S411-120002 | Шайба пружинная | 2 | ||
| 29-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 29-6 | S201-101002 | Гайка | 2 | ||
| 29-7 | S411-100002 | Шайба пружинная | 2 | ||
| 3 | 31Y1-21955 | Сальник | 1 | ||
| 3 | 31Y1-21956 | Сальник | 1 | ||
| 3 | 31Y1-28741 | Сальник | 1 |
MONO BOOM
|
|
| 30 | 31Y1-15196 | BAND ASSY-B | 1 |
MONO BOOM
|
|
| 30 | 31Y1-29200 | группа в сборе б | 1 |
MONO BOOM
|
|
| 30-1 | 31Y1-15205 | Хомут | 1 | ||
| 30-2 | 31Y1-18645 | Хомут | 1 | ||
| 30-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 30-4 | S411-120002 | Шайба пружинная | 4 | ||
| 30-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 30-6 | S201-101002 | Гайка | 4 | ||
| 30-7 | S411-100002 | Шайба пружинная | 4 | ||
| 31 | 31Y1-15216 | Трубка в сборе - R | 1 |
MONO BOOM
|
|
| 31 | 31Y1-15217 | Трубка в сборе - R | 1 |
MONO BOOM
|
|
| 34 | S107-120554 | Болт | 8 | ||
| 4 | S732-100040 | Втулка | 1 | ||
| 48 | 31Y1-20675 | BAND ASSY-B | 1 |
ADJUST BOOM
|
|
| 48 | 31Y1-21345 | Трубка в сборе - R | 1 |
ADJUST BOOM
|
|
| 48-1 | 31Y1-20685 | Хомут | 1 | ||
| 48-2 | 31YC-32090 | BAND | 1 | ||
| 48-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 48-4 | S411-120002 | Шайба пружинная | 4 | ||
| 48-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 48-6 | S201-101002 | Гайка | 4 | ||
| 48-7 | S411-100002 | Шайба пружинная | 4 | ||
| 5 | Y191-107000 | Кольцо стопорное | 1 | ||
| 50 | 31Y1-20695 | Трубка в сборе (B) | 1 |
ADJUST BOOM
|
|
| K | 31Y1-15236 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
MONO,SEE ILLUST
|
|
| K | 31Y1-15237 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
MONO,SEE ILLUST
|
|
| K | 31Y1-15235 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
ADJUST BOOM
|
|
| K | 31Y1-35212 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
ADJUST BOOM
|
|
| K1-8 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K11 | S631-130004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP130 | Кольцо | 1 | ||
| K12 | 31YC-CP130 | Кольцо | 1 |
MONO BOOM
|
|
| K15 | Y420-140000 | Уплотнение | 1 | ||
| K15 | Y420-140002 | Уплотнение | 1 |
MONO BOOM
|
|
| K16 | Y310-140000 | Кольцо изнашиваемое | 2 | ||
| K16 | Y310-140103 | Кольцо изнашиваемое | 2 |
MONO BOOM
|
|
| K17 | Y440-140000 | Пыльник | 2 | ||
| K18 | S632-075004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-075003 | Кольцо | 2 | ||
| K33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K37 | S632-140004 | Кольцо уплотнительное (О-кольцо) | 1 |
ADJUST BOOM
|
|
| K6 | Y220-100011 | уплотнение штока | 1 | ||
| K6 | Y220-100013 | уплотнение штока | 1 |
MONO BOOM
|
|
| K7 | Y180-100020 | Кольцо | 1 | ||
| K8 | Y240-100013 | Кольцевой буфер | 1 | ||
| K8 | Y240-100012 | Кольцевой буфер | 1 |
MONO BOOM
|
|
| K9 | Y110-100011 | стеклоочиститель пыли | 1 | ||
| N2-3 | @ | SPEAR-CUSHION | 1 | ||
| N2-4 | @ | RING-STOP | 1 |
