Цилиндр ковша экскаватора колесного Hyundai R200W-7A
Цилиндр ковша экскаватора колесного Hyundai R200W-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200
Наименование:BUCKET CYLINDER
Версия:2011. 6.30 REV.11F

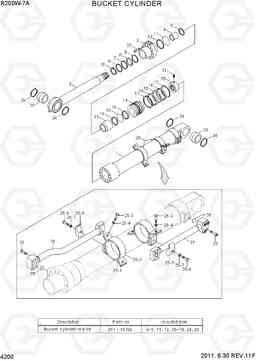

BUCKET CYLINDER R200W-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N6-60115 | Гидроцилиндр ковша в сборе | 1 | ||
| * | 31N6-60116 | Гидроцилиндр ковша в сборе | 1 | ||
| *-1 | 31Y1-15555 | Цилиндр ковша в сборе | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-15565 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-099000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26060 | Кольцо | 1 | ||
| 14 | 31Y1-15655 | Поршень | 1 | ||
| 14 | 31Y1-15656 | Поршень | 1 | ||
| 2 | 31Y1-15615 | Шток в сборе | 1 | ||
| 2 | 31Y1-15616 | Шток в сборе | 1 | ||
| 20 | 31YC-64030 | Гайка | 1 | ||
| 20 | 31YC-64155 | Гайка | 1 | ||
| 21 | S114-080144 | Комплект винтов | 1 | ||
| 22 | S109-160804 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 31YC-11240 | Втулка поршневого пальца | 2 | ||
| 24 | Y000-080200 | Кольцо | 4 | ||
| 25 | 31Y1-15665 | Стяжной хомут | 2 | ||
| 25-1 | 31Y1-15675 | Хомут | 1 | ||
| 25-2 | 31YC-31500 | BAND | 1 | ||
| 25-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25-4 | S411-100002 | Шайба пружинная | 2 | ||
| 25-5 | 31YC-36010 | Трубный зажим | 1 | ||
| 25-6 | S015-120502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 25-7 | S411-120002 | Шайба пружинная | 1 | ||
| 26 | 31Y1-15685 | Трубка в сборе - R | 1 | ||
| 27 | 31Y1-15695 | Трубка в сборе (B) | 1 | ||
| 29 | S107-100454 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 3 | 31Y1-15645 | Сальник | 1 | ||
| 4 | S732-085030 | Втулка | 1 | ||
| 5 | Y191-092000 | Кольцо стопорное | 1 | ||
| K | 31Y1-15705 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-15706 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-115004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP115 | Кольцо | 1 | ||
| K15 | Y420-125000 | Уплотнение | 1 | ||
| K16 | Y310-125000 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-125000 | Пыльник | 2 | ||
| K18 | S632-060004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K18 | S632-065004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-060003 | Кольцо | 2 | ||
| K19 | S642-065003 | Кольцо | 2 | ||
| K28 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-085011 | уплотнение штока | 1 | ||
| K7 | Y180-085020 | Кольцо | 1 | ||
| K8 | Y240-085013 | Кольцевой буфер | 1 | ||
| K9 | Y110-085011 | стеклоочиститель пыли | 1 |
