Выхлопная система экскаватора гусеничного Hyundai R210LC-3
Выхлопная система экскаватора гусеничного Hyundai R210LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1050
Наименование:EXHAUST SYSTEM
Версия:2002. 9.25 REV.99

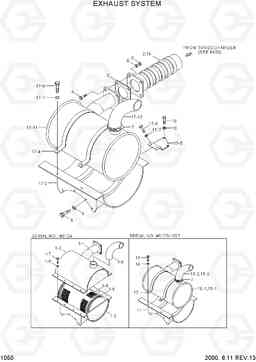

EXHAUST SYSTEM R210LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11EK-32010 | MUFFLER ASSY | 1 | ||
| 1-1 | 11EM-30021 | MUFFLER | 1 | ||
| 1-2 | 11EK-32021 | Кронштейн | 1 | ||
| 1-3 | 11EM-30041 | Кронштейн | 1 | ||
| 1-6 | 11E6-32062 | TAIL PIPE | 1 | ||
| 1-7 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 1-8 | S411-080002 | Шайба пружинная | 8 | ||
| 10 | 11EM-30110 | MUFFLER ASSY | 1 | ||
| 10-1 | 11EM-30021 | MUFFLER | 1 | ||
| 10-2 | 11E6-32062 | TAIL PIPE | 1 | ||
| 11 | 11EM-32100 | Кронштейн | 1 | ||
| 12 | 11EM-30130 | Зажим | 2 | ||
| 13 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 14 | S403-102002 | Плоская шайба | 4 | ||
| 15 | 11EM-32310 | MUFFLER ASSY | 1 |
OPT(MD02)
|
|
| 15-1 | 11EM-32320 | MUFFLER | 1 |
OPT
|
|
| 15-2 | 11E6-32062 | TAIL PIPE | 1 |
OPT
|
|
| 16 | 11EM-32350 | BELLOWS PIPE | 1 |
OPT
|
|
| 16 | 11EM-32350 | BELLOWS PIPE | 1 |
STD,OPT
|
|
| 17 | 11EL-32200 | MUFFLER SUB ASSY | 1 | ||
| 17-1 | 11EM-32310 | MUFFLER ASSY | 1 | ||
| 17-11 | 11EM-32320 | MUFFLER | 1 | ||
| 17-12 | 11E6-32062 | TAIL PIPE | 1 | ||
| 17-3 | 11ER-32370 | BRACKET-MUFFLER | 1 | ||
| 17-4 | 11EM-30130 | Зажим | 2 | ||
| 17-5 | 11ER-32360 | Кронштейн | 1 | ||
| 17-6 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 17-7 | S403-102002 | Плоская шайба | 5 | ||
| 18 | S017-120402 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 19 | S403-122002 | Плоская шайба | 2 | ||
| 2 | 11EM-32051 | PIPE-BELLOWS | 1 |
STD
|
|
| 3 | E111-3027 | Прокладка | 2 | ||
| 4 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | S017-100352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5 | S207-121002 | Гайка | 4 | ||
| 5 | S207-101002 | Гайка | 4 | ||
| 6 | S411-120002 | Шайба пружинная | 4 | ||
| 6 | S411-100002 | Шайба пружинная | 4 | ||
| 7 | 11E6-32070 | Зажим выхлопной трубы | 1 | ||
| 8 | S017-100402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 9 | S411-100002 | Шайба пружинная | 4 | ||
| N1-4 | 11EM-30050 | Изолятор | 1 | ||
| N1-5 | 11EH-32060 | Изолятор | 2 |
