UPPER HYD PIPING(TRAVEL) экскаватора гусеничного Hyundai R210LC-3

Код подсистемы:2041

Наименование:UPPER HYD PIPING(TRAVEL)

Версия:'99. 3.20 REV.10

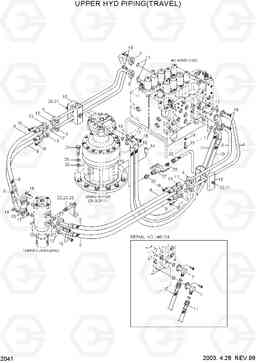

UPPER HYD PIPING(TRAVEL) R210LC-3

Поз.	Код	Наименование	Кол	Прим.
10	P663-126317	HOSE ASSY-FLG 90XTHD	1
10	31EM-12180	Рукав высокого давления (РВД)	1
11	P663-126318	HOSE ASSY-FLG 90XTHD	1
11	31EM-12190	Рукав высокого давления (РВД)	1
12	P173-120102	фланец гидрокси, сплит	4
13	P173-160104	фланец гидрокси, сплит	16
14	31E4-3039	Палец для зуба ковша	1
15	31EM-12170	Трубный зажим	2
16	CO0418A	Кольцо уплотнительное (О-кольцо)	2
17	CO0423A	Кольцо уплотнительное (О-кольцо)	8
18	S107-100352	Болт с шестигранной головкой (под шестигранник)	64
18	S107-100302	Болт с шестигранной головкой (под шестигранник)	64
19	S017-120352	Болт с шестигранной головкой (под шестигранник)	3
19	S017-120452	Болт с шестигранной головкой (под шестигранник)	3
20	S017-100652	Болт с шестигранной головкой (под шестигранник)	2
20	S017-120652	Болт с шестигранной головкой (под шестигранник)	2
21	S017-200752	Болт с шестигранной головкой (под шестигранник)	11
22	S017-201002	Болт с шестигранной головкой (под шестигранник)	1
23	S207-201002	Гайка	1
24	S411-120002	Шайба пружинная	3
25	S411-200002	Шайба пружинная	12
26	S441-200004	Шайба	11
27	E131-1213	FUEL STOP VALVE	1
28	31EM-12160	Рукав высокого давления (РВД)	1
28	31E6-11210	Рукав высокого давления (РВД)	1
29	P010-430002	Соединитель	1
29	P010-430013	Соединитель	1
3	31EM-12013	Трубка в сборе	1
30	P040-001211	Соединитель	1
31	S411-100002	Шайба пружинная	2
31	S411-120002	Шайба пружинная	2
4	31EM-12023	Трубка в сборе	1
5	31EM-12033	Трубка в сборе	1
6	31EM-12043	Трубка в сборе	1
7	31EM-12052	Трубка в сборе	2
9	P690-167314	Рукав высокого давления (РВД)	4
