Гидроразводка (гидролинии) стрелы (двухсегментная стрела) экскаватора гусеничного Hyundai R210LC-3

Код подсистемы:2076

Наименование:BOOM HYD PIPING(2 PIECE BOOM)

Версия:2001. 4.30 REV.14

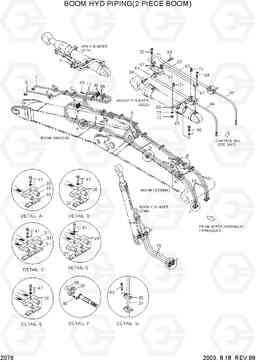

BOOM HYD PIPING(2 PIECE BOOM) R210LC-3

Поз.	Код	Наименование	Кол	Прим.
*	@	BOOM HYD PIPING	1
15	31EM-50231	Шланг в сборе	4
16	P680-167322	Шланг в сборе	4
16	P683-167322	Рукав высокого давления (РВД)	4
17	P680-167338	Шланг в сборе	4
28	32E9-00870	Трубный зажим	3
29	32E9-00880	Трубный зажим	3
30	32E9-00930	Трубный зажим	1
31	31EN-00880	Трубный зажим	6
32	31E9-53220	Распорная трубка	4
33	31EH-50140	Распорная трубка	7
35	P173-120102	фланец гидрокси, сплит	8
36	P173-160104	фланец гидрокси, сплит	72
37	Y171-019001	Кольцо уплотнительное (О-кольцо)	4
38	Y171-024001	Кольцо уплотнительное (О-кольцо)	36
40	S107-100352	Болт с шестигранной головкой (под шестигранник)	54
41	S037-167012	Болт	22
44	P680-167339	Шланг в сборе	2
44	P683-167339	Шланг в сборе	2
5	31EM-59030	Трубка в сборе	2
6	31EM-59040	Трубка в сборе	2
61	31E4-95610	Клапан	1
62	31EM-59131	Трубка в сборе	1
63	31EM-59141	Трубка в сборе	1
64	31EM-59151	Трубка в сборе	1
65	31EM-59160	BAND CLAMP-LOWER	1
66	31EM-59170	BAND CLAMP-UPPER	1
67	Y171-019001	Кольцо уплотнительное (О-кольцо)	5
68	S037-104012	Болт	4
69	S107-100302	Болт с шестигранной головкой (под шестигранник)	12
7	31EM-59050	Трубка в сборе	1
70	S107-100802	Болт с шестигранной головкой (под шестигранник)	4
71	S070-022738	U-образный болт (скоба, П образный) / хомут	2
72	S207-101002	Гайка	4
73	S411-100002	Шайба пружинная	4
8	31EM-59060	Трубка в сборе	1
