ATT PIPING KIT(#1021-#1436,S & D/ACTING) экскаватора гусеничного Hyundai R210LC-3

ATT PIPING KIT(#1021-#1436,S & D/ACTING) экскаватора гусеничного Hyundai R210LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:2233

Наименование:ATT PIPING KIT(#1021-#1436,S & D/ACTING)

Версия:2000. 8.11 REV.13

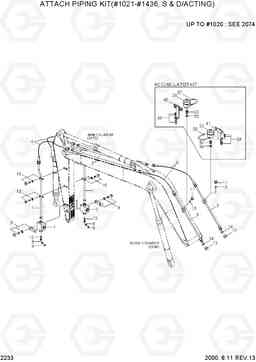

ATT PIPING KIT(#1021-#1436,S & D/ACTING) R210LC-3

Поз.	Код	Наименование	Кол	Прим.
53	31EM-91700	Гидравлический аккумулятор	1
*	@	S/ACT HYD KIT	1	2230-1,34-5
*	@	UP TO #1020:SEE 2074
*-1	@	S/ACT PIPING KIT	1	2230-1,34-5
*-11	@	S&D/ACT MAIN PIPE KIT	1	SEE 2232,36
*-12	@	ATTACH PIPING KIT	1	2230-1,34-5
1	001001-25140	Трубка	2	ARM 2.92M
1	001001-25060	Трубка	2	ARM 2.00M
1	001001-25125	Трубка	2	ARM 2.40M
1	001001-25200	Трубка	2	ARM 3.90M
10	010005-24000	CLAMP ASSY	4
11	004012-50005	PLUG-LOW	2
12	004012-50001	Пробка (заглушка)	2
13	S631-029001	Кольцо уплотнительное (О-кольцо)	4
14	S631-011001	Кольцо уплотнительное (О-кольцо)	2
2	001002-25300A	Трубка	2	BOOM 5.68M
2	001002-25270	Трубка	2	BOOM 5.20M
3	001003-25130	Трубка	2	BM 5.68,5.2M
31	009001-142501	ACCUMULATOR-RETURN	1
32	009001-071400	ACCUMULATOR-SUPPLY	1
33	P010-13602	Соединитель	1
34	P010-13601	Соединитель	1
35	015003-22000	WASHER-COPPER	1
36	015003-18000	WASHER-COPPER	1
37	013003-10192	U-образный болт (скоба, П образный) / хомут	1
38	013003-10165	U-образный болт (скоба, П образный) / хомут	1
39	013003-10060	U-образный болт (скоба, П образный) / хомут	4
4	P601-164030	Рукав высокого давления (РВД)	2
40	012001-14000	BRACKET-ACCUM	1
41	012001-07000	BRACKET-ACCUM	1
5	P601-164020	Рукав высокого давления (РВД)	2
6	P290-100106	CAP	2
7	003002-24024	Клапан запорный (отсечной)	2
8	P030-110005	Штуцер -90	2
9	010003-00002	CLAMP ASSY	2
