ATTACH PIPING KIT(#1437-, S & D/ACTING) экскаватора гусеничного Hyundai R210LC-3
ATTACH PIPING KIT(#1437-, S & D/ACTING) экскаватора гусеничного Hyundai R210LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2233A
Наименование:ATTACH PIPING KIT(#1437-, S & D/ACTING)
Версия:2003.11.04 REV.99

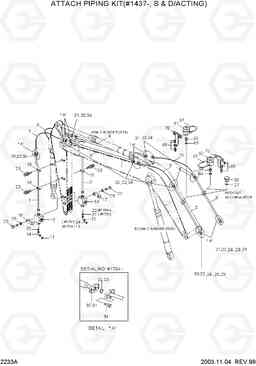

ATTACH PIPING KIT(#1437-, S & D/ACTING) R210LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | S/ACT HYD KIT | 1 |
2230-1,34-5
|
|
| *-1 | @ | S/ACT PIPING KIT | 1 |
2230-1,34-5
|
|
| *-11 | @ | S&D/ACT MAIN PIPE KIT | 1 | ||
| *-12 | @ | ATTACH PIPING KIT | 1 |
2230-1,34-5
|
|
| 1 | 31EM-92010 | Трубка в сборе | 1 |
ARM 2.92M
|
|
| 1 | 31EM-92011 | Трубка в сборе | 1 |
ARM 2.92M
|
|
| 1 | 31EM-92020 | Трубка в сборе | 1 |
ARM 2.00M
|
|
| 1 | 31EM-92021 | Трубка в сборе | 1 |
ARM 2.00M
|
|
| 1 | 31EM-92030 | Трубка в сборе | 1 |
ARM 2.40M
|
|
| 1 | 31EM-92031 | Трубка в сборе | 1 |
ARM 2.40M
|
|
| 1 | 31EM-92040 | Трубка в сборе | 1 |
ARM 3.90M
|
|
| 1 | 31EM-92041 | Трубка в сборе | 1 |
ARM 3.90M
|
|
| 10 | P601-207022 | HOSE ASSY-THD | 1 | ||
| 10 | P680-207322 | Шланг в сборе | 1 | ||
| 11 | P290-100106 | CAP | 1 | ||
| 11 | P290-100106 | CAP | 2 | ||
| 12 | 31EK-93040 | Клапан запорный (отсечной) | 1 | ||
| 13 | 31EN-92240 | Клапан запорный (отсечной) | 1 | ||
| 14 | P030-110005 | Штуцер -90 | 1 | ||
| 14 | P030-110005 | Штуцер -90 | 2 | ||
| 15 | P030-110006 | Штуцер -90 | 1 | ||
| 16 | 31EG-91350 | Зажим запорный клапан | 1 | ||
| 17 | 31EG-91360 | Зажим запорный клапан | 1 | ||
| 18 | 31EG-91390 | Трубный зажим | 2 |
ARM 2.92M
|
|
| 18 | 31EG-91390 | Трубный зажим | 1 |
ARM 2.0/2.4M
|
|
| 18 | 31EG-91390 | Трубный зажим | 3 |
ARM 3.9M
|
|
| 19 | 31EG-91400 | Трубный зажим | 2 |
ARM 2.92M
|
|
| 19 | 31EG-91400 | Трубный зажим | 1 |
ARM 2.0/2.4M
|
|
| 19 | 31EG-91400 | Трубный зажим | 3 |
ARM 3.9M
|
|
| 2 | 31EM-92050 | Трубка в сборе | 1 |
ARM 2.92M
|
|
| 2 | 31EM-92051 | Трубка в сборе | 1 |
ARM 2.92M
|
|
| 2 | 31EM-92060 | Трубка в сборе | 1 |
ARM 2.00M
|
|
| 2 | 31EM-92061 | Трубка в сборе | 1 |
ARM 2.00M
|
|
| 2 | 31EM-92070 | Трубка в сборе | 1 |
ARM 2.40M
|
|
| 2 | 31EM-92071 | Трубка в сборе | 1 |
ARM 2.40M
|
|
| 2 | 31EM-92080 | Трубка в сборе | 1 |
ARM 3.90M
|
|
| 2 | 31EM-92081 | Трубка в сборе | 1 |
ARM 3.90M
|
|
| 20 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 21 | S631-038001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 22 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 22 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 6 |
ARM 2.92M
|
|
| 22 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 4 |
ARM 2.0/2.4M
|
|
| 22 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 8 |
ARM 3.9M
|
|
| 22 | S017-120802 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 23 | S037-122522 | Болт | 8 | ||
| 23 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 4 |
ARM 2.92M
|
|
| 23 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 2 |
ARM 2.0/2.4M
|
|
| 23 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 6 |
ARM 3.9M
|
|
| 23 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 4 |
ARM 3.9M
|
|
| 24 | P290-100107 | CAP | 1 | ||
| 25 | S411-120002 | Шайба пружинная | 4 | ||
| 25 | S411-120002 | Шайба пружинная | 12 |
ARM 2.92M
|
|
| 25 | S411-120002 | Шайба пружинная | 8 |
ARM 2.0/2.4M
|
|
| 25 | S411-120002 | Шайба пружинная | 20 |
ARM 3.9M
|
|
| 26 | P220-110205 | Заглушка | 2 |
WITHOUT ACC'
|
|
| 27 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 2 |
WITHOUT ACC'
|
|
| 28 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 29 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3 | 31EM-92090 | Трубка в сборе | 1 |
BOOM 5.68M
|
|
| 3 | 31EM-92091 | Трубка в сборе | 1 |
BOOM 5.68M
|
|
| 3 | 31EM-92100 | Трубка в сборе | 1 |
BOOM 5.20M
|
|
| 3 | 31EM-92101 | Трубка в сборе | 1 |
BOOM 5.20M
|
|
| 30 | P173-160104 | фланец гидрокси, сплит | 5 | ||
| 31 | P173-200106 | фланец гидрокси, сплит | 5 | ||
| 32 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 33 | Y171-027001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 34 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 4 | 31EM-92110 | Трубка в сборе | 1 |
BOOM 5.68M
|
|
| 4 | 31EM-92111 | Трубка в сборе | 1 |
BOOM 5.68M
|
|
| 4 | 31EM-92120 | Трубка в сборе | 1 |
BOOM 5.20M
|
|
| 4 | 31EM-92121 | Трубка в сборе | 1 |
BOOM 5.20M
|
|
| 5 | 31EM-92130 | Трубка в сборе | 1 |
BOOM 5.68M
|
|
| 5 | 31EM-92131 | Трубка в сборе | 1 |
BOOM 5.68M
|
|
| 5 | 31EM-92150 | Трубка в сборе | 1 |
BOOM 5.20M
|
|
| 53 | @ | ACCUMULATOR KIT | 1 |
SEE 2231,35
|
|
| 6 | 31EM-92140 | Трубка в сборе | 1 |
BOOM 5.68M
|
|
| 6 | 31EM-92141 | Трубка в сборе | 1 |
BOOM 5.68M
|
|
| 6 | 31EM-92160 | Трубка в сборе | 1 |
BOOM 5.20M
|
|
| 61 | 32E6-92040 | Гидроаккумулятор | 1 | ||
| 62 | 32E6-92050 | Гидроаккумулятор | 1 | ||
| 63 | 31EN-92270 | Соединитель | 1 | ||
| 63 | 32E3-2021 | Фиттинг | 1 | ||
| 64 | 31EN-92280 | Соединитель | 1 | ||
| 64 | 32E3-2020 | Фиттинг | 1 | ||
| 65 | S392-180000 | Прокладка | 1 | ||
| 66 | P392-220000 | Шайба медная | 1 | ||
| 67 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 68 | S071-033430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 69 | S071-034330 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 7 | P601-167030 | HOSE ASSY-THD | 1 | ||
| 7 | P683-166330 | Шланг в сборе | 1 | ||
| 7 | P683-166334 | Шланг в сборе | 1 | ||
| 70 | 31EN-92250 | BRACKET-ACCUM | 2 | ||
| 70 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 8 | P601-207030 | HOSE ASSY-THD | 1 | ||
| 8 | P683-207330 | Шланг в сборе | 1 | ||
| 8 | P683-207334 | Шланг в сборе | 1 | ||
| 9 | P601-167022 | HOSE ASSY-THD | 1 | ||
| 9 | P680-166322 | Шланг в сборе | 1 |
