COWLING 3 экскаватора гусеничного Hyundai R210LC-3
COWLING 3 экскаватора гусеничного Hyundai R210LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4022
Наименование:COWLING 3
Версия:2003. 1.29 REV.99

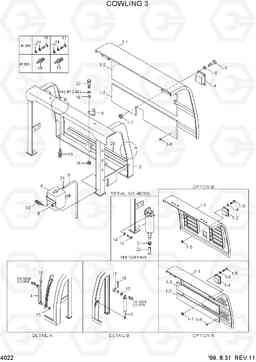

COWLING 3 R210LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71EM-53501 | SIDE COWL ASSY-RH | 1 |
ITEM;1-23
|
|
| * | 71EM-53801 | SIDE COWL ASSY-RH | 1 |
ITEM;1-23
|
|
| * | 71EM-53600 | SIDE COWL ASSY-RH | 1 |
ITEM;1-19
|
|
| 1 | 71EM-52800 | SIDE COVER ASSY-RH | 1 | ||
| 1 | 71EM-52900 | SIDE COVER ASSY-RH | 1 |
OPT A
|
|
| 1 | 71EM-52400 | SIDE COVER ASSY-RH | 1 |
OPT B
|
|
| 1-1 | 71EM-52810 | SIDE COVER WA-RH | 1 | ||
| 1-1 | 71EM-52811 | SIDE COVER WA-RH | 1 | ||
| 1-1 | 71EM-52910 | SIDE COVER WA-RH | 1 | ||
| 1-1 | 71EM-52911 | SIDE COVER WA-RH | 1 | ||
| 1-1 | 71EM-52410 | SIDE COVER WA-RH | 1 | ||
| 1-2 | 71EM-52582 | SPONGE | 1 | ||
| 1-2 | 71EM-52583 | SPONGE | 1 | ||
| 1-2 | 71EM-52681 | SPONGE | 1 | ||
| 1-2 | 71EM-52682 | SPONGE | 1 | ||
| 1-2 | 71E6-52240 | CATCH ASSY | 1 | ||
| 1-3 | 71EM-52593 | SPONGE | 1 | ||
| 1-3 | 71EM-52594 | SPONGE | 1 | ||
| 1-3 | 71EM-52692 | SPONGE | 1 | ||
| 1-3 | 71EM-52693 | SPONGE | 1 | ||
| 1-3 | 9327289-01 | BOLT-BUTTON HEAD | 5 | ||
| 1-4 | 71E6-52240 | CATCH ASSY | 1 | ||
| 1-4 | 71E6-52240 | CATCH ASSY | 1 | ||
| 1-4 | S411-060002 | Шайба пружинная | 5 | ||
| 1-5 | 9327289-01 | BOLT-BUTTON HEAD | 5 | ||
| 1-5 | 9327289-01 | BOLT-BUTTON HEAD | 5 | ||
| 1-5 | S205-061002 | Гайка | 5 | ||
| 1-6 | S411-060002 | Шайба пружинная | 5 | ||
| 1-6 | S411-060002 | Шайба пружинная | 5 | ||
| 1-7 | S205-061002 | Гайка | 5 | ||
| 1-7 | S205-061002 | Гайка | 5 | ||
| 1-8 | 71EM-51580 | Болт | 20 | ||
| 1-8 | 71EM-51580 | Болт | 12 | ||
| 10 | S017-120302 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 10 | S037-122552 | Болт | 6 | ||
| 11 | S411-120002 | Шайба пружинная | 6 | ||
| 12 | S403-122002 | Плоская шайба | 6 | ||
| 13 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 13 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 13 | S035-082022 | Болт | 2 | ||
| 14 | S411-080002 | Шайба пружинная | 6 | ||
| 14 | S411-080002 | Шайба пружинная | 4 | ||
| 15 | S403-082002 | Плоская шайба | 10 | ||
| 15 | S403-082002 | Плоская шайба | 8 | ||
| 16 | S403-102002 | Плоская шайба | 2 | ||
| 16 | S441-100002 | Шайба | 2 | ||
| 17 | S491-080252 | Палец | 4 | ||
| 18 | S461-200152 | Палец | 6 | ||
| 19 | S207-101002 | Гайка | 4 | ||
| 2 | 71EM-55502 | SUPPORT WA-RH | 1 | ||
| 20 | S771-028900 | Уплотнитель | 1 | ||
| 21 | S520-015000 | Зажим | 2 | ||
| 21 | S520-015000 | Зажим | 1 | ||
| 22 | 11EM-50120 | Сливной шланг | 1 | ||
| 23 | S175-100152 | Винт (торцевой ключ) | 2 | ||
| 23 | S175-100202 | Винт (торцевой ключ) | 2 | ||
| 3 | 71L3-0202 | GAS SPRING | 2 | ||
| 4 | 71EM-52110 | Ручка | 1 | ||
| 5 | 71E6-54400 | PIN-LOCK | 1 | ||
| 6 | 11EM-40070 | Бак | 1 | ||
| 6-1 | 11EM-40070-K | CAP-RESERVOIR TANK | 1 | ||
| 6-2 | 11EM-40140 | SENSOR-RESERVOIR | 1 |
NOT SHOWN
|
|
| 7 | E111-2501 | Сепаратор влагоотделителя | 1 |
SEE 1020
|
|
| 8 | E111-4012 | PLATE-CLAMP | 1 | ||
| 9 | E111-4013 | Шланг | 1 |
